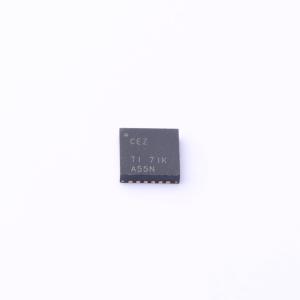

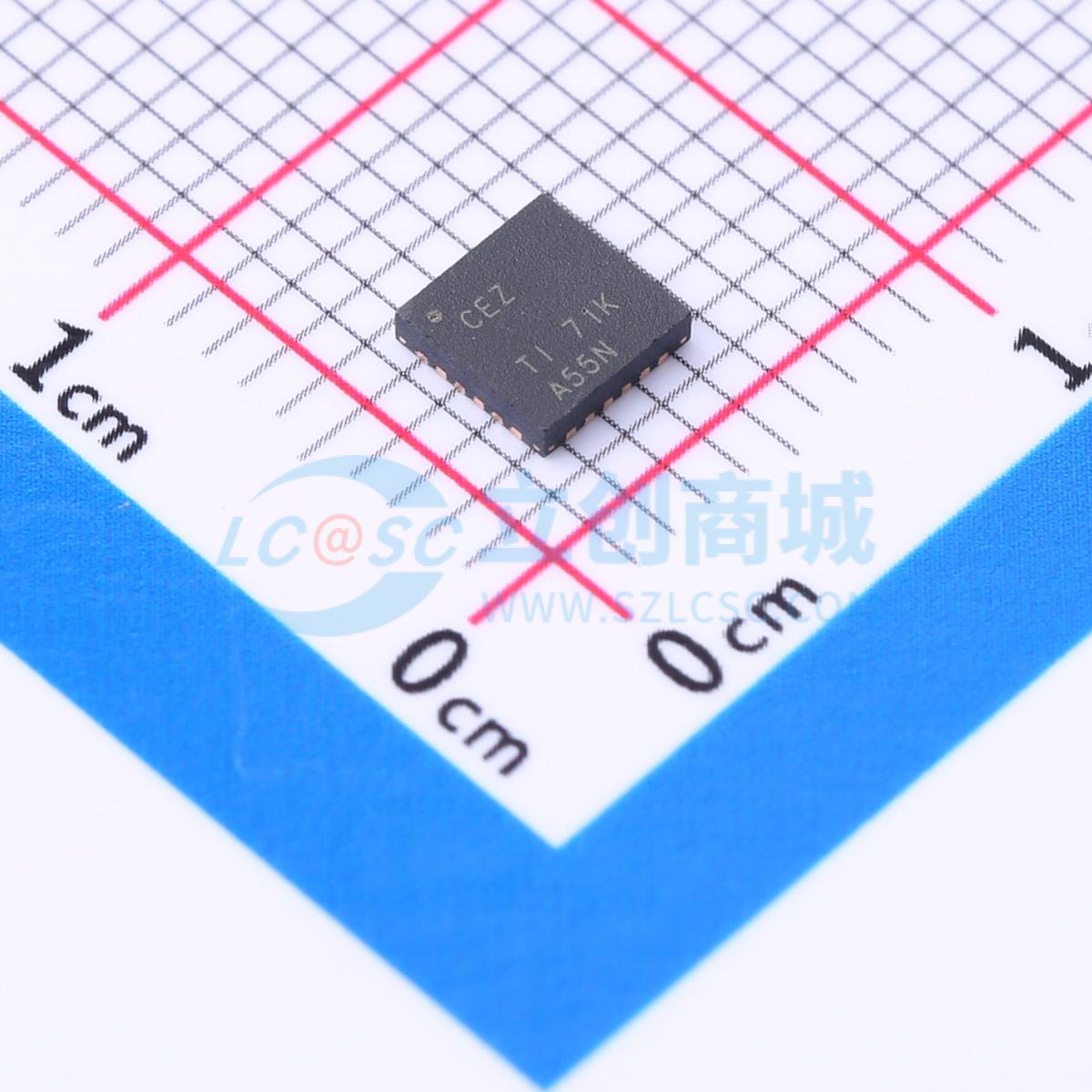

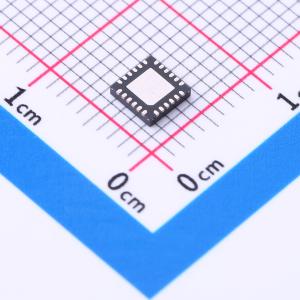

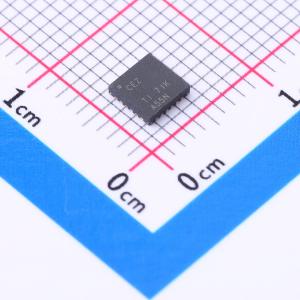

TPS65146RGER

紧凑型LCD偏置IC，带LDO、VCOM缓冲器和复位功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS65146 具有 LDO、GPM 的 3 通道 LCD 偏置、VCOM 缓冲器和复位 IC
品牌名称: TI(德州仪器)
商品型号: TPS65146RGER
商品编号: C2155968
商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.096克(g)

商品参数

商品概述

TPS65146是一款紧凑型LCD偏压集成电路，集成LDO、VCOM缓冲器和复位功能，专为薄膜晶体管LCD面板设计，提供LCD偏置电压供电解决方案，通常由典型的3.3V或5V电源轨供电。器件集成源极驱动电压升压转换器、栅极驱动高电压用正电荷泵调节器、集成LDO提供逻辑电源轨、VCOM缓冲器驱动LCD背板；集成栅极电压整形模块，可通过逻辑输入VFLK和连接到RE引脚的外部放电电阻灵活调制信号；可配合升压转换器设置外部分立负电荷泵生成栅极驱动低电压；集成的复位功能和LCD放电功能可在断电时提供信号，实现LCD TFT像素放电；器件包含过压保护、热关断等安全功能，内置有限的静电放电保护，存储或操作过程中需采取措施防止静电损坏MOS栅极。

商品特性

输入电压范围为2.5V~6.0V
升压转换器最高可达16.5V，开关电流为2A
支持650kHz/1.2MHz可选开关频率
升压转换器支持可调软启动
集成500mA LDO
具备复位功能，输出XAO信号
支持VGH电压调节
具备栅极电压整形功能
集成VCOM缓冲器
具备LCD放电功能
具备过压保护功能
具备热关断功能
具备欠压锁定功能
采用24引脚4×4mm QFN封装
内置静电放电保护

应用领域

笔记本电脑
显示器

	属性	参数值
	商品目录	LCD驱动
	显示配置(段)	-
	工作电压	2.5V~6V
	接口类型	-
	占空比	-
	工作电流	170uA
	偏压	-

	属性	参数值
	工作温度	-40℃~+85℃
	显示配置(位)	-
	频率	1.2MHz；650kHz
	静态电流	20uA
	耗散功率(Pd)	1.3W
	功能特性	集成升压电路
