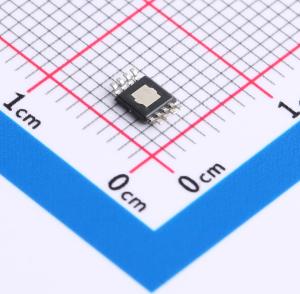

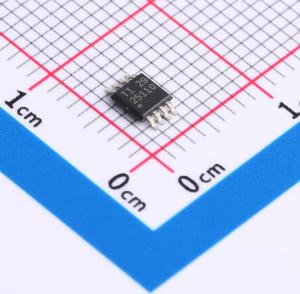

温馨提醒：图片仅供参考，商品以实物为准

TPS2511QDGNRQ1

USB专用充电端口控制器和电流限制电源开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2511-Q1 汽车类 USB 专用充电端口控制器和限流电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2511QDGNRQ1
商品编号: C2155936
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

商品概述

TPS2511-Q1 是一款USB 专用充电端口(DCP) 控制器和电流限制电源开关。一个自动检测特性监控USB数据线路电压，并且自动在数据线路上提供正确的电气特征，以在下列充电系统配置中为兼容器件充电：分频器DCP，需要在 D+ 上施加2.7V 电压，在D-上施加2.0V 电压，或者将2.0V 电压施加在 D+ 上，而将2.7V 电压施加在D- 上； BC1.2 DCP，要求将 D+ 短接至D-； D+ 和D- 上的电压均为1.2V。 TPS2511-Q1 是一款 80mΩ 配电开关，此开关用于有可能出现高电容负载和短路的应用。这个器件还在输出(OUT) 电压少于3.80V（典型值）时或者在过载情况下过热保护发生时提供断续模式。精准且可编程的电流限值为应用提供了灵活性和便利性。TPS2511-Q1 提供一个CS引脚用于USB 电缆电阻补偿，以及一个使能(EN) 引脚来接通和关闭器件。

商品特性

符合汽车应用要求
具有符合AEC-Q100 的下列结果：
- 器件温度1 级：-40°C 至 125°C 的环境运行温度范围
- 器件人体模型(HBM) 静电放电(ESD) 分类等级H2
- 器件充电器件模型(CDM) ESD 分类等级C3B
支持一个 D+ 短接至D- 的专用充电端口(DCP)
支持一个DCP 在 D+ 上施加2.0V 电压，在 D- 上施加2.7V 电压（或者在 D+ 上施加2.7V，而在 D- 上施加2.0V）
支持DCP 在数据线路上施加1.2V 电压
自动为连接的器件切换 D+ 和 D- 线路连接
针对短路保护的断续模式
为USB 线缆补偿提供CS引脚
可编程电流限值（ILIM_SET 引脚）
80mΩ 典型高侧金属氧化物半导体场效应晶体管(MOSFET)
2.3A（典型值）时精准的 ±10% 电流限制
符合USB 电源开关要求
插槽和材料列表与TPS2511 兼容
工作电压范围：4.5V 至 5.5V
采用微型小外形尺寸(MSOP)，8 引脚封装
UL 认证和CB 文件号E169910

应用领域

车辆USB 电源充电器
带有USB 端口的直流(AC) - 交流(DC) 墙式适配器
其它USB 充电器
汽车信息娱乐系统

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	2.3A

	属性	参数值
	工作电压	4.5V~5.5V
	导通电阻	80mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；短路保护(SCP)
