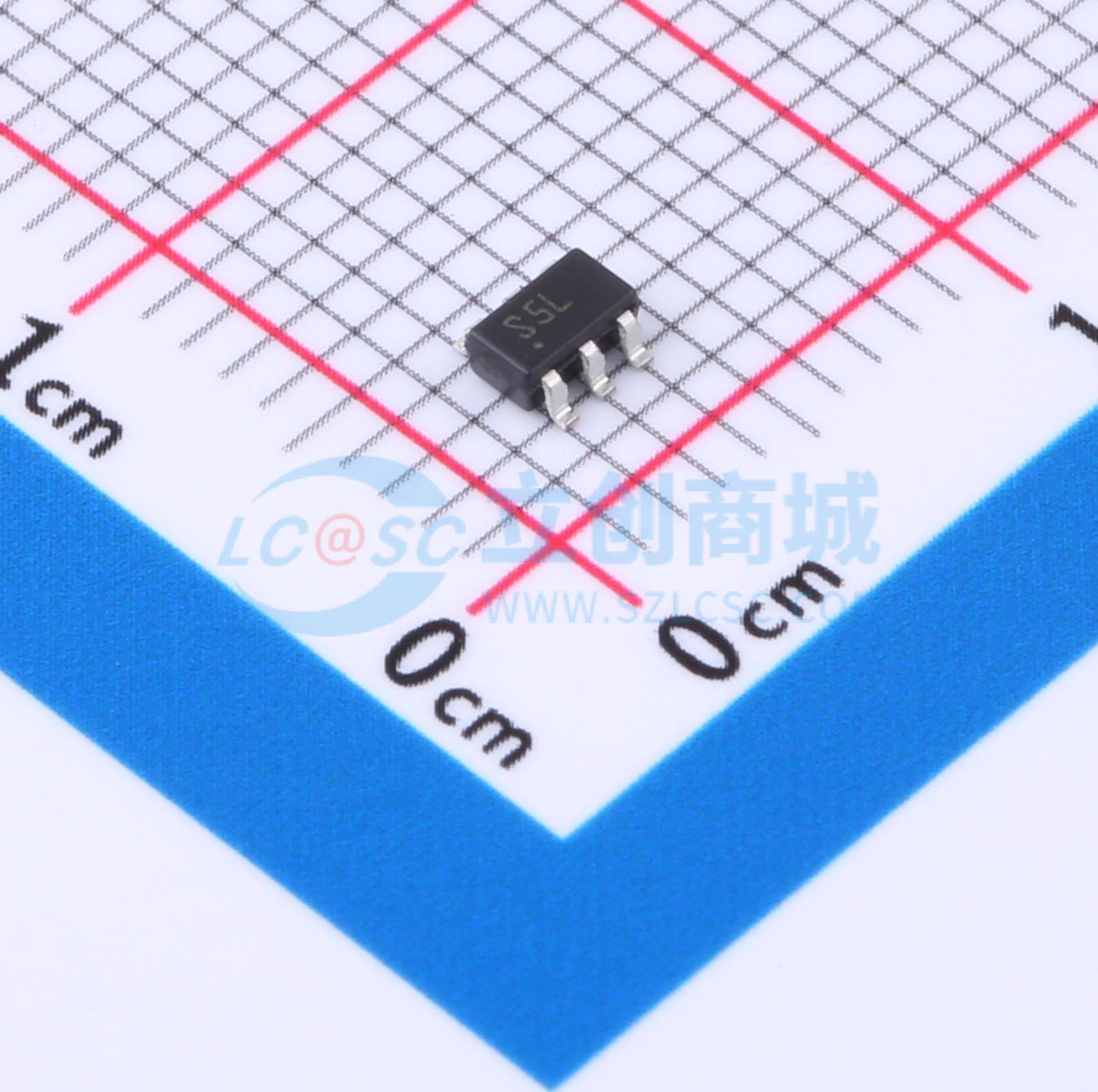

SEA05LTR

该设备是针对SMPS应用的高度集成解决方案，配备有一个需要双控制环路来执行CV（恒定电压）和CC（恒定电流）调节的LED指示灯。IC允许非常高效地驱动LED指示灯，有助于降低SMPS的待机功耗。它集成了一个电压基准、两个运算放大器（具有或门开漏输出）、一个低端电流检测电路以及一个采用开漏MOSFET实现的LED指示灯驱动引脚，该MOSFET由占空比为12.5%、频率为1kHz的方波驱动，以减少LED功耗。电压基准与其中一个运算放大器构成了电压控制环路的核心。电流检测电路与另一个运算放大器组成了电流控制环路。完成这两个控制环路所需的外部元件包括：一个用于感应电源输出并设定电压调节设定点的电阻分压器；一个向电流检测电路提供与DC输出电流成比例的电压的采样电阻；该电阻决定了电流调节设定点，并且必须在功率耗散方面适当选择；还有两个环路的频率补偿元件（R-C网络）。该设备非常适合空间受限的应用。

• 恒压和恒流控制
• 高效的LED指示灯驱动器
• 宽工作电压范围（3.5至36伏）
• 低静态消耗：250 μA
• 稳压参考：2.5 V
• 电压控制环精度±0.5%
• 电流检测阈值：50 mV
• 电流控制环精度±4%
• 外部组件数量少
• 开漏输出级
• SOT23-6L封装

• 带LED指示灯的交流转直流适配器
• 带LED指示灯的电池充电器
• 带LED指示灯的开关电源
