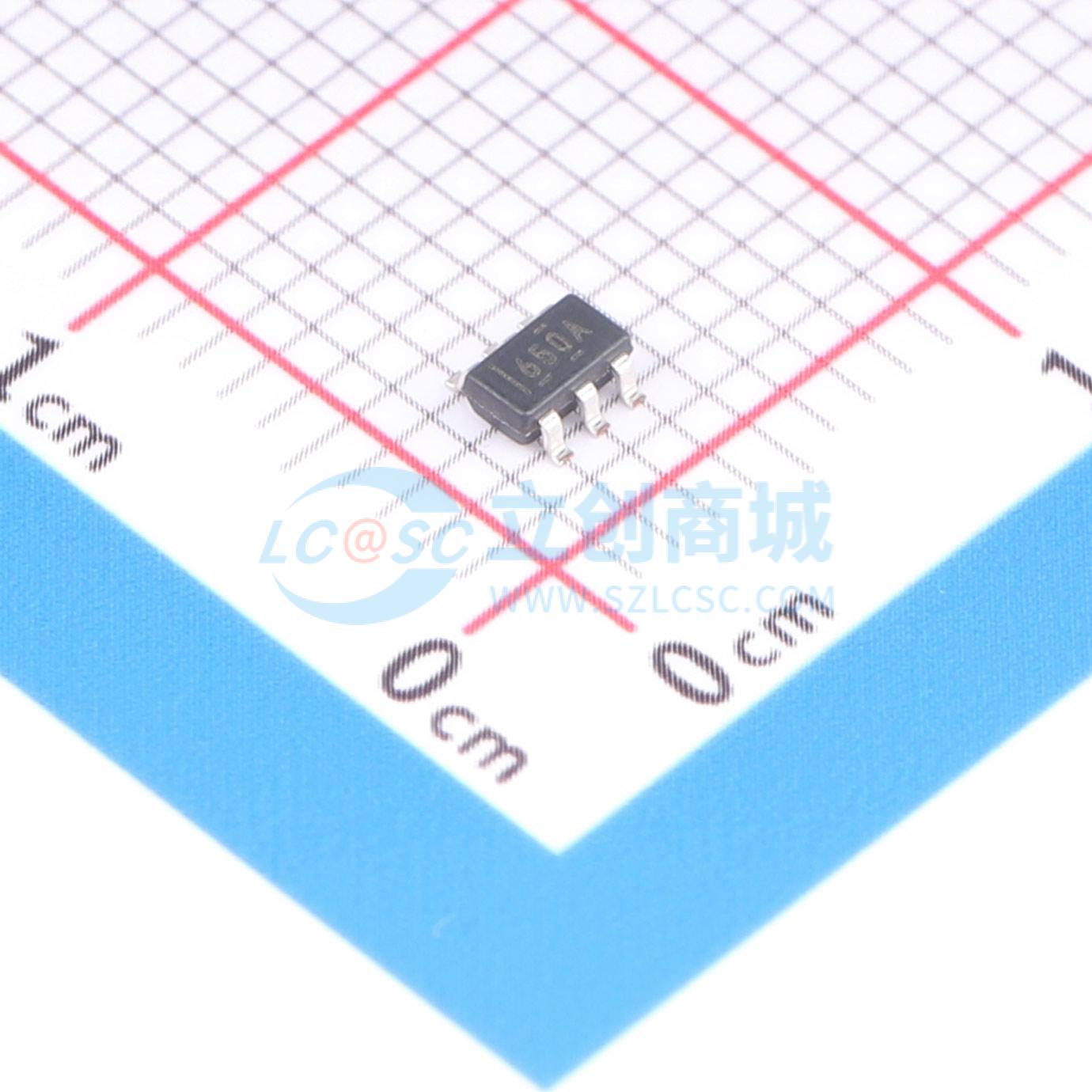

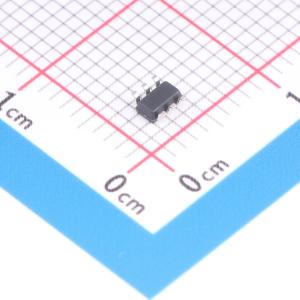

温馨提醒：图片仅供参考，商品以实物为准

SN6505ADBVR

适用于隔离式电源的SN6505低噪声1A变压器驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN6505A 适用于隔离电源的低噪声、1A、160kHz 变压器驱动器
品牌名称: TI(德州仪器)
商品型号: SN6505ADBVR
商品编号: C2155930
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

SN6505是一款低噪声、低EMI、推挽式变压器驱动器，专为小型隔离式电源而设计。该器件通过2.25V至5V的直流电源来驱动薄型、中间抽头的变压器。通过输出开关电压的转换速率控制和扩频时钟(SSC)可实现超低噪声和EMI。SN6505包含一个振荡器，之后是一个栅极驱动器电路，此电路提供补偿输出信号以驱动接地参考N通道电源开关。该器件包含两个1A电源MOSFET开关，确保在重负载条件下正常启动。开关时钟也可由外部提供，这样可确保准确定位开关谐波或者与多个互感器驱动器搭配使用。内部保护功能包括一个1.7A的电流限制、欠压锁定、热关断且先断后通型电路。SN6505具有软启动特性，可防止大负载电容器在上电过程中出现高浪涌电流。SN6505可采用小型6引脚SOT23/DBV封装。该器件的运行温度范围为 -55°C至125°C。

商品特性

用于变压器的推挽式驱动器
宽输入电压范围：2.25V至5.5V
高输出驱动：5V电源时为1A
低RON，4.5V电源时的最大值为0.25Ω
超低EMI
扩频时钟
精密内部振荡器选项：160kHz (SN6505A) 和420kHz（SN6505B）
通过外部时钟输入同步多个器件
转换率控制
1.7A限流
低关断电流：<1μA
热关断
宽温度范围： -55°C至125°C
小型6引脚SOT23 (DBV) 封装
具有软启动，可减小浪涌电流

应用领域

用于控制器局域网 (CAN)、RS - 485、RS - 422、RS - 232、串行外设接口 (SPI)、I2C、低功耗局域网 (LAN) 的隔离电源
低噪声隔离式USB电源
过程控制
电信电源
无线电电源
分布式电源
医疗仪器
精密仪器
低噪声灯丝电源

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	变压器驱动器
	输入电压	2.25V~5.5V
	功率管耐流	1A

	属性	参数值
	功率管导通电阻	160mΩ
	静态电流(Iq)	1.4mA
	工作温度	-55℃~+125℃
