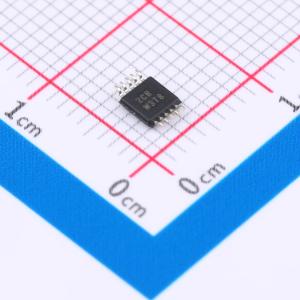

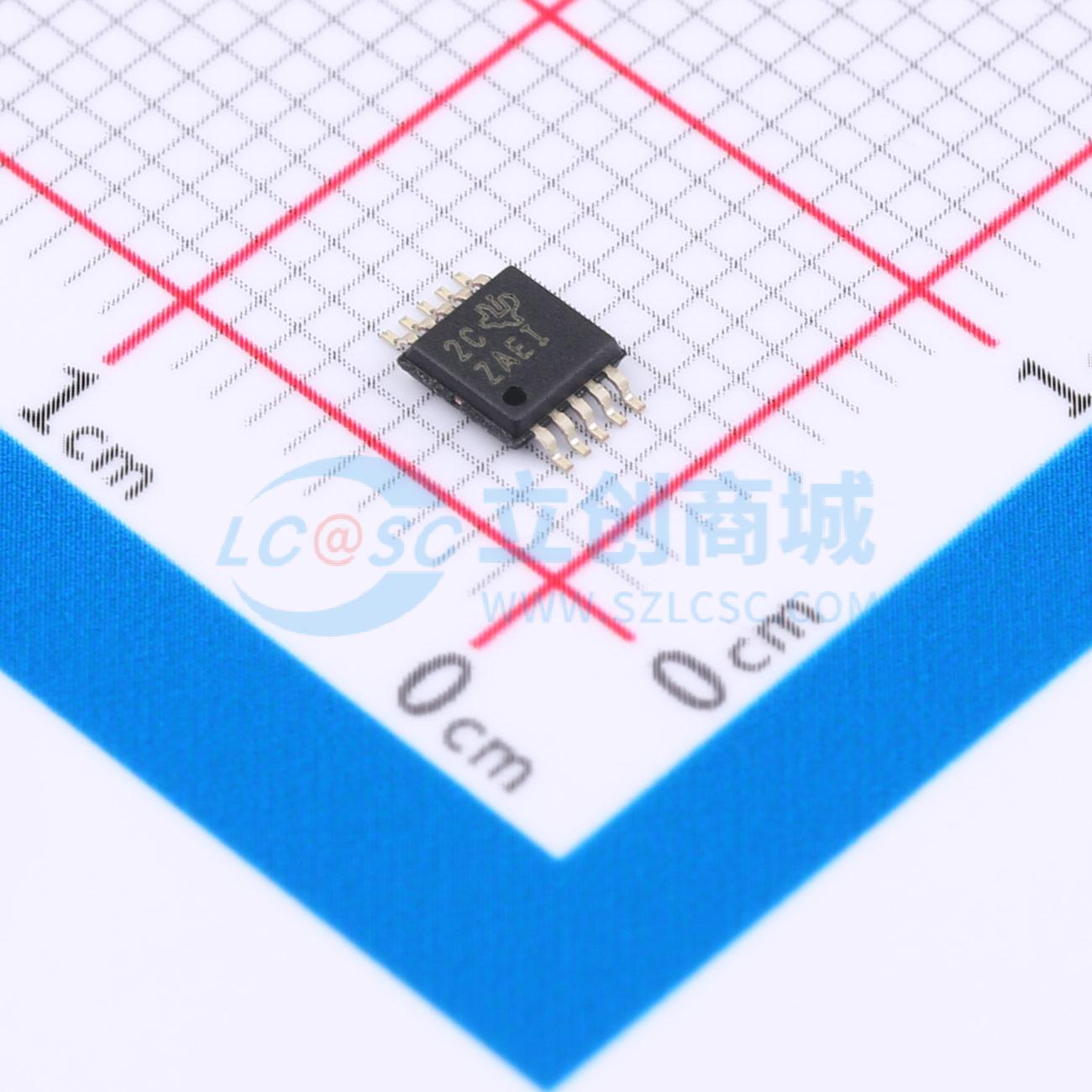

INA220BIDGSR

INA220 是一款具备 I²C 或 SMBUS 兼容接口的分流器和功率监测计。INA220 监测分流器压降和电源电压。一个可编程校准值，与一个内部倍乘器组合在一起，可实现电流安培值的直接读取。一个额外的乘法寄存器可计算出功率的瓦特值。I²C 或 SMBUS 兼容接口具有 16 个可编程地址。INA220 的独立分流输入允许其应用于具备低侧感测功能的系统。

INA220 提供两种级别：A 级和 B 级。B 级型号的精度更高且精密规范更加严格。

INA220 可在 0V 至 26V 范围内感测总线中的分压，适用于低侧感测或 CPU 电源。该器件由 3V 至 5.5V 单电源供电，电源的最大流耗为 1mA。INA220 的工作温度范围为 -40°C 至 125°C。

通用负载、低侧或高侧感测

• 高侧或者低侧感测
• 感测的总线电压范围：0V 至 26V
• 报告电流、电压和功率
• 16 个可编程地址
• 高精度：整个温度范围内的精度为 0.5%（最大值）(INA220B)
• 用户可编程校准
• 快速(2.56MHz) I²C 或 SMBUS 兼容接口
• 超薄小外形尺寸(VSSOP)-10 封装

• 服务器
• 电信设备
• 笔记本电脑电源管理
• 电池充电器
• 汽车
• 电源测试设备
