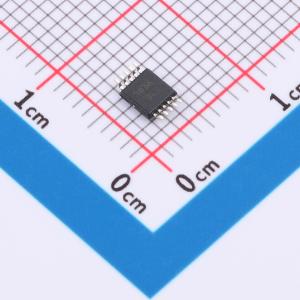

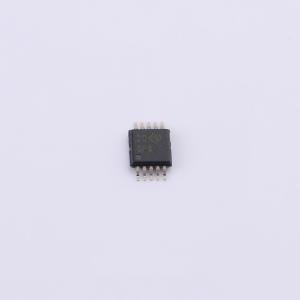

温馨提醒：图片仅供参考，商品以实物为准
INA208AIDGSR
单向测量电流分流监测器，带双比较器和电压基准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- INA208 带窗口比较器的 -16V 至 80V、500kHz 电流感应放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA208AIDGSR
- 商品编号
- C2155836
- 商品封装
- VSSOP-10
- 包装方式
- 编带
- 商品毛重
- 3.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 共模电压 | -16V~80V | |
| 增益 | 100V/V | |
| 带宽(-3db) | 200kHz | |
| 输入偏置电流(Ib) | 16uA | |
| 输入失调电压(Vos) | 2.5mV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | ±18V | |
| 单电源电压 | 2.7V~18V | |
| 静态电流(Iq) | 1.8mA | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 共模抑制比(CMRR) | 100dB | |
| 功能特性 | 内置比较器 |
商品概述
INA206、INA207、INA208是带电压输出、双比较器与电压基准的单向电流分流监测器产品系列，可在-16V至80V的共模电压下检测分流电阻两端的压降，提供三种输出电压增益可选，带宽最高可达500kHz。该系列芯片集成两个内置0.6V基准的开漏比较器，14引脚版本的比较器基准可通过外部输入覆盖，比较器1具备锁存能力，14引脚版本的比较器2支持用户可编程延迟，14引脚版本还提供1.2V基准输出。该系列芯片采用单电源供电，供电范围为2.7V至18V，可在-40℃至125℃的扩展温度范围内正常工作。
商品特性
- 提供完整的电流检测解决方案
- 提供三种增益选项，INA206为20V/V，INA207为50V/V，INA208为100V/V
- 集成双比较器，比较器1带锁存功能，比较器2带可选延迟
- 共模电压范围为-16V至80V
- 全温度范围内最大误差为3.5%
- 带宽为500kHz
- 静态电流为1.8mA
- 提供SO-14、TSSOP-14、VSSOP-10多种封装可选
- 14引脚版本的比较器基准支持外部输入覆盖
- 14引脚版本提供1.2V基准输出
- 供电电压范围为2.7V至18V
- 工作温度范围为-40℃至125℃
应用领域
- 笔记本电脑
- 手机
- 电信设备
- 汽车领域
- 电源管理
- 电池充电器
- 焊接设备
