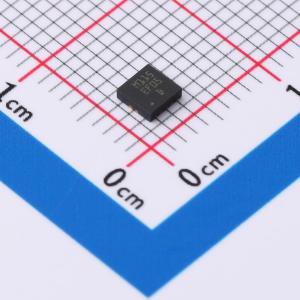

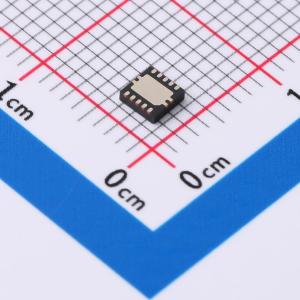

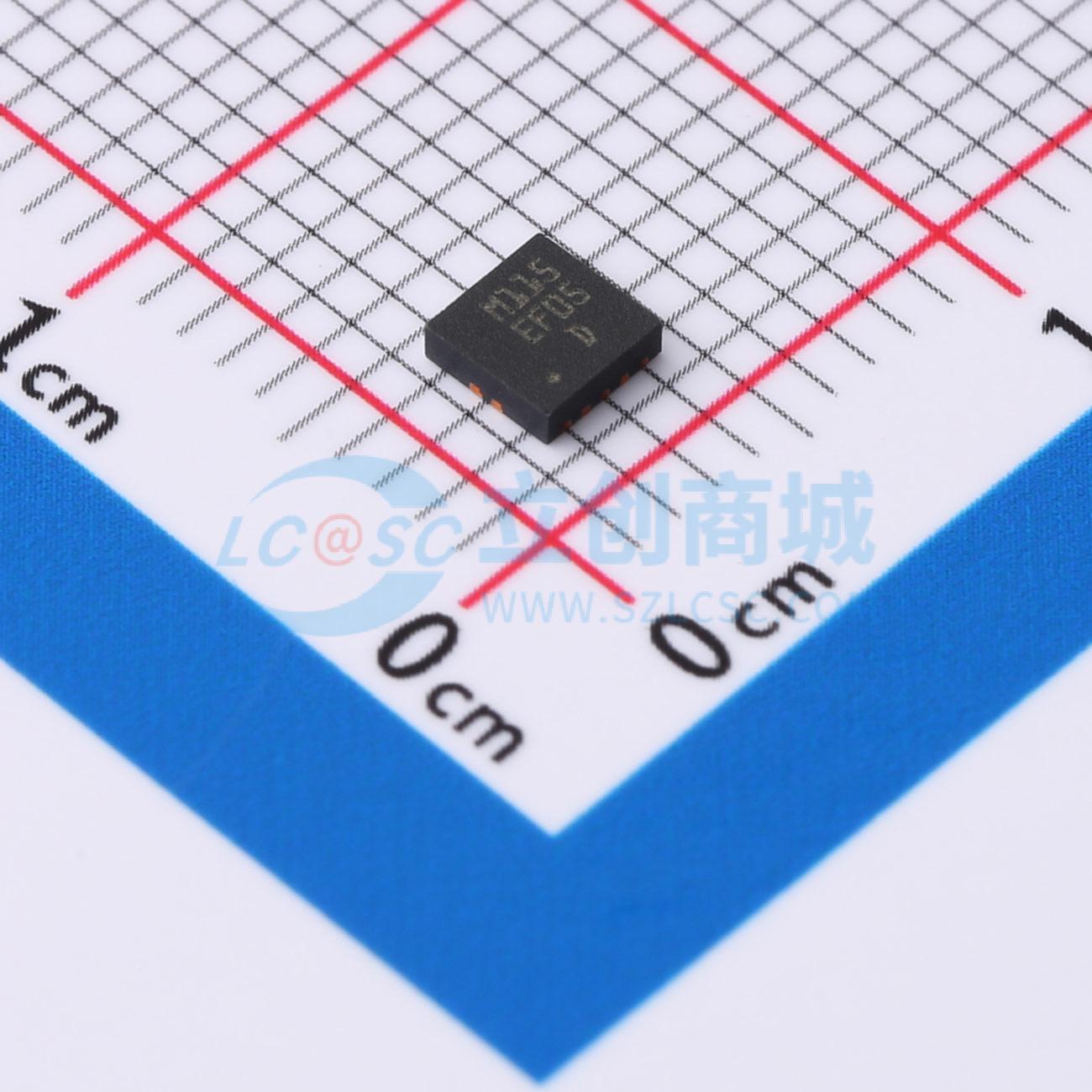

STEF05DPUR

5V线路电子保险丝

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 5 V线路的eFuse（电子熔断器）
品牌名称: ST(意法半导体)
商品型号: STEF05DPUR
商品编号: C2155862
商品封装: UDFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

	属性	参数值
	拉电流(IOH)	-
	灌电流(IOL)	10uA
	导通电阻(RDS(on))	40mΩ
	工作温度	-40℃~+125℃
	长度	3mm
	宽度	3mm
	高度	0.9mm
	功能特性	过载保护；热保护；过流保护；过压钳位保护；欠压锁定；短路保护；软启动

商品概述

STEF05D是一款集成式5 V电子保险丝，针对监测输出电流和输入电压进行了优化。它与5 V电源轨串联，能够保护输出端的电子电路免受过流和过压影响。该器件具有可控的延迟和开启时间。当出现过载情况时，STEF05D会将输出电流限制在预先设定的安全值。如果异常过载情况持续存在，它会进入断开状态，将负载与电源断开。如果电路板上存在持续短路，重新通电时，它会将电流限制在安全值，然后再次进入断开状态。该器件配备了热保护电路。热保护的动作会通过故障引脚的信号通知电路板监测电路。与机械保险丝不同，机械保险丝在单次事件后必须进行物理更换，而电子保险丝在短路/热保护事件后性能不会下降。可通过使能引脚对电源电压进行循环操作来复位。

商品特性

40 mΩ
N沟道导通电阻典型值：401
使能/禁用功能
输出钳位电压
输出充电电压
过载电流
165 ℃热关断
可控输出电压
工作温度典型值：- 40 ℃至125 ℃
使用小型电容器（3×3 mm）

应用领域

固态硬盘（SSD）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	浪涌保护器
	FET类型	内置FET
	通道数	-
	阈值电压	-
	触发电流	-
	工作电压	-
	复位电压(Vreset)	-
	安装方式	表面安装
