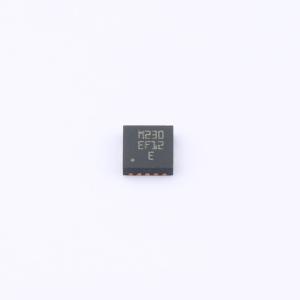

STEF12EPUR

STEF12是一款集成电子保险丝，针对监测输出电流和输入电压进行了优化。它与12 V电源轨串联，能够保护其输出端的电子电路免受过流和过压影响。该器件具有可控的延迟和导通时间。 当出现过载情况时，STEF12会将输出电流限制在预定义的安全值。如果异常过载情况持续存在，它将进入断开状态，使负载与电源断开连接。如果电路板上存在持续短路，重新通电时，电子保险丝最初会将输出电流限制在安全值，然后再次进入断开状态。 该器件配备了热保护电路。热保护的触发会通过故障引脚（Fault pin）上的信号通知电路板监测电路。 与机械保险丝不同，机械保险丝在单次熔断后必须进行物理更换，而电子保险丝在短路/热保护动作后性能不会下降，可通过对电源电压进行循环操作或使用使能引脚（Enable pin）进行复位。 适用于5 V电源轨的配套芯片也已推出，型号为STEF05。

• 连续电流（典型值）：3.6 A
• N沟道导通电阻（典型值）：53 mΩ
• 使能/故障功能
• 输出钳位电压（典型值）：15 V
• 欠压锁定
• 短路限流
• 过载电流限制
• 可控输出电压斜坡
• 热锁存（典型值）：165 °C
• 工作结温：- 40 °C至125 °C

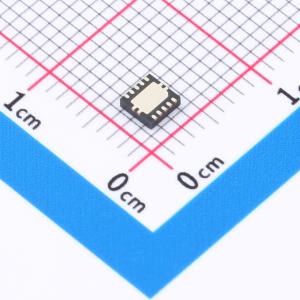

• 采用DFN10（3×3 mm）封装

• 硬盘驱动器
• 固态硬盘（SSD）
• 硬盘和SSD阵列
• 机顶盒
• DVD和蓝光光盘驱动器
