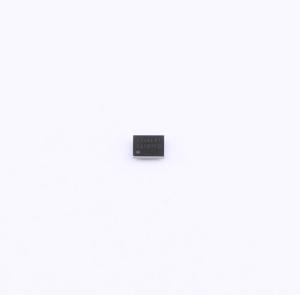

INA231BIYFDR

具有警报功能、采用WCSP封装的28V 16位I²C输出电流、电压和功率监控器

描述: INA231 采用 WCSP 封装的 28V、16 位、I2C 输出电流/电压/功率监控器
品牌名称: TI(德州仪器)
商品型号: INA231BIYFDR
商品编号: C2155741
商品封装: DSBGA-12(1.65x1.39)
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

	属性	参数值
	受监控电压数	2
	工作温度	-40℃~+125℃@(Ta)
	静态电流(Iq)	330uA

商品概述

INA231 是一款具有 1.8V I2C 兼容接口（具有 16 个可编程地址）的电流分流和功率监控器。INA231 监控分流压降和总线电源电压，如果数值超出编程范围，其通过将 ALERT 引脚置为有效来提供更好的保护。可编程校准值、转换时间和取平均值与内部乘法器结合使用时，可直接读取电流值（单位为安培）和功率值（单位为瓦特），从而减轻主机处理负载。

INA231 检测总线电压（介于 0V 至 28V 之间）上的电流，该器件由 2.7V 至 5.5V 单电源供电，消耗的电源电流为 330 μA（典型值）。INA231 额定运行温度范围为 – 40°C 至 +125°C。

INA231 有两个版本：INA231A 启动时会执行分流和总线电压的连续转换，而 INA231B 则在低电流关断模式下启动。

高侧或低侧检测

商品特性

总线电压检测范围为 0V 至 28V
高侧或低侧检测
电流、电压和功率报告
高精度：
- 增益误差：0.5%（最大值）
- 失调电压：50 μV（最大值）
可配置取平均选项
可编程警报阈值
兼容 1.8V I²C
电源运行：2.7V 至 5.5V
启动模式选项：
- INA231A：有效转换
- INA231B：低电流关断

应用领域

智能手机
平板电脑
服务器计算机电源管理
电池充电器
电源测试设备

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	2.7V~5.5V
