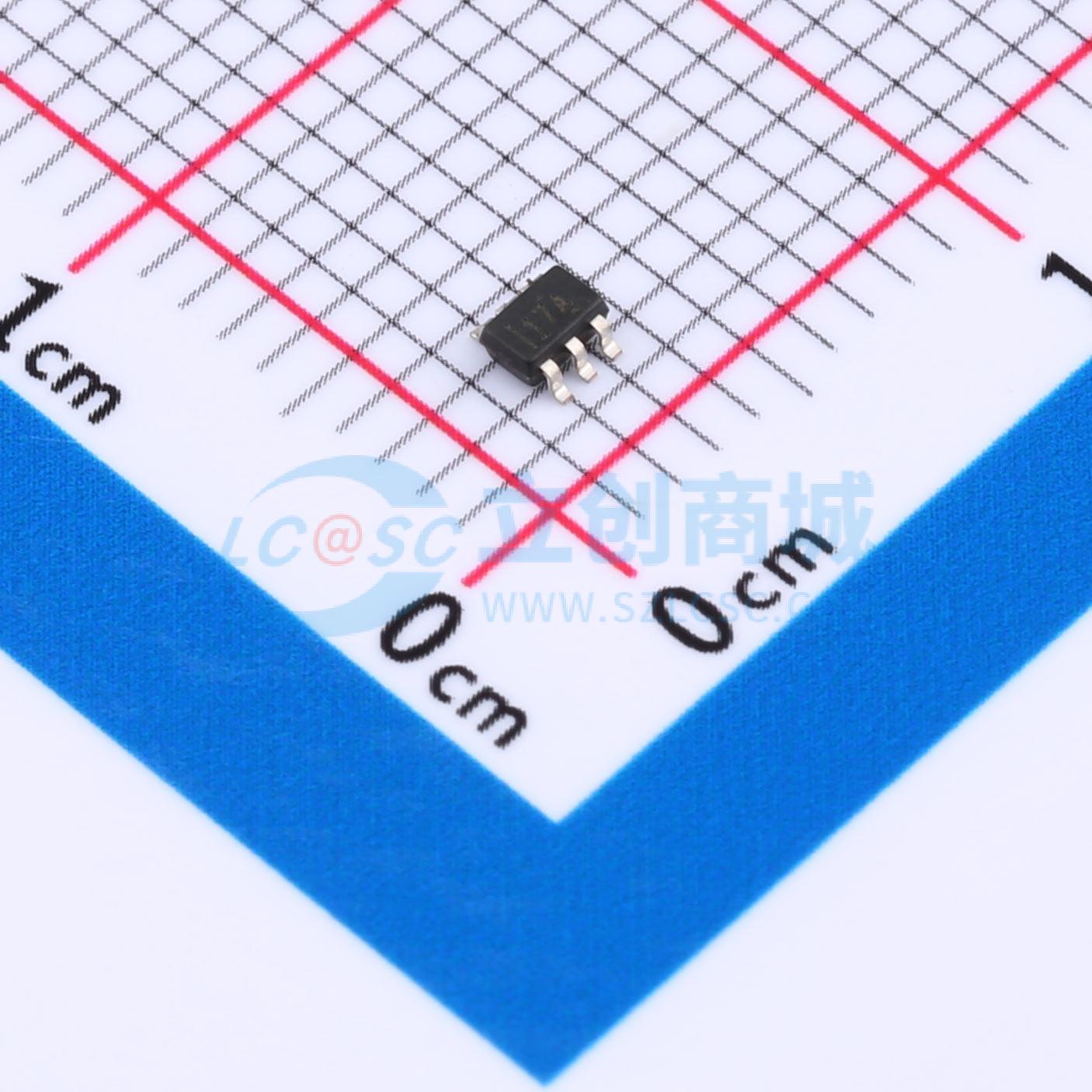

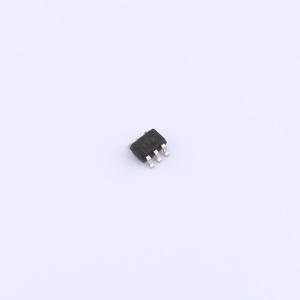

温馨提醒：图片仅供参考，商品以实物为准
INA199C1QDCKRQ1
电流检测放大器指南
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- INA199-Q1 AEC-Q100、26V、双向电流检测放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA199C1QDCKRQ1
- 商品编号
- C2155791
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.092克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | -300mV~26V | |
| 增益 | 50V/V | |
| 带宽(-3db) | 400kHz | |
| 输入偏置电流(Ib) | 90uA | |
| 输入失调电压(Vos) | 5uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±80V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 1.8mA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 250nV/℃ | |
| 压摆率(SR) | 2V/us | |
| 共模抑制比(CMRR) | 132dB | |
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 功能特性 | - |
商品概述
INA199-Q1 是一款电压输出、电流检测放大器，可在独立于电源电压的 -0.1V 至 26V 共模电压下检测分流器上的压降。共有三种固定增益可供选择:50V/V、100V/V 和 200V/V。零漂移架构的低偏移使得该器件能够在分流器上的最大压降低至 10mV（满量程）的情况下进行电流感应。该器件可由一个电压为 2.7V 至 26V 的单电源供电，最大电源电流为 100μA。所有增益选项的额定工作温度均为 -40℃ 至 +125℃，并且采用了 6 引脚 SC70 封装。
商品特性
- 符合面向汽车应用的AEC-Q100标准，温度等级 1:-40℃ 至 125℃
- 提供可帮助进行功能安全系统设计的文档
- 宽共模范围:-0.1V 至 26V
- 失调电压:±150μV（最大值），支持10mV满量程分流压降
- 增益误差（最大过热误差）:±1%（C 版本）
- 增益误差（最大过热误差）:±1.5%（B 版本）
- 温漂:0.5μV/℃（最大值）
- 增益漂移:10ppm/℃（最大值）
- 提供三种固定增益选项
- INA199x1-Q1:50V/V
- INA199x2-Q1:100V/V
- INA199x3-Q1:200V/V
- 静态电流:100μA（最大值）
- 封装:6 引脚 SC70
应用领域
- 后视镜
- 制动系统
- EGR 阀
- 电动座椅
- 车身控制模块
- 电动车窗
- 座椅加热器
- 无线充电
