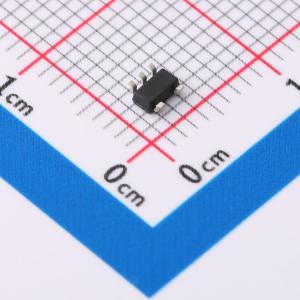

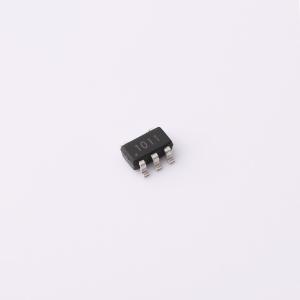

温馨提醒：图片仅供参考，商品以实物为准
ZXCT1011E5TA
高端低漂移电流监测器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ZXCT1011是一款高端电流检测监控器。使用此类器件可避免在检测负载电流时破坏接地层。ZXCT1011获取电流分流电阻两端产生的电压，并将其转换为成比例的输出电流。用户定义的输出电阻将输出电流转换为以地为参考的电压。与ZXCT1009相比，该IC外部的电流参考电阻可改善温度系数。20V至低至2.5V的宽输入电压范围使其适用于多种应用。最低工作电流仅为4μA，再加上其SOT23 - 5封装，使其也适用于便携式电池设备。
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXCT1011E5TA
- 商品编号
- C2155795
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电流检测器 | |
| 工作电压 | 2.5V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃@(Tj) | |
| 静态电流(Iq) | 4uA |
商品概述
ZXCT1011是一款高端电流检测监控器。使用此类器件可避免在检测负载电流时破坏接地层。 ZXCT1011获取电流分流电阻两端产生的电压，并将其转换为成比例的输出电流。 用户定义的输出电阻将输出电流转换为以地为参考的电压。 与ZXCT1009相比，该IC外部的电流参考电阻可改善温度系数。 20V至低至2.5V的宽输入电压范围使其适用于多种应用。最低工作电流仅为4μA，再加上其SOT23 - 5封装，使其也适用于便携式电池设备。
商品特性
- 精确的高端电流检测
- 2.5V至20V电源范围
- 4μA静态电流
- 典型精度为1%
- SOT23 - 5封装
- 温度范围：-40℃至125℃
应用领域
- 汽车电流测量
- 电池管理
- 直流电机和螺线管控制
- 过流监控
- 电源管理
