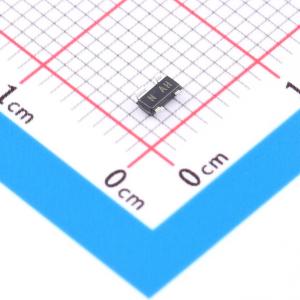

MAX4790EUS+T

MAX4789-MAX4794系列开关具有内部电流限制功能，以防止由于负载故障导致主机设备损坏。这些模拟开关的导通电阻低至0.2Ω，并且可以在2.3V至5.5V的输入电压范围内工作。它们提供有保证的200mA、250mA和300mA电流限制，使其非常适合SDIO和其他负载切换应用。

当开关闭合且负载连接到端口时，14ms的保证消隐时间确保瞬态电压稳定下来。如果在此消隐时间后负载电流超过电流限制，MAX4789、MAX4791和MAX4793将进入锁闭状态，此时开关断开并向微处理器发出FLAG信号。可以通过循环电源或ON引脚再次打开开关。

MAX4790、MAX4792和MAX4794具有自动重试功能，在消隐时间后开关断开，然后持续检查过载条件是否仍然存在。在过载条件消失后，开关保持闭合状态。

MAX4789-MAX4794系列提供6引脚3mm x 3mm TDFN封装和小型4引脚SOT143封装。MAX4789/MAX4790/MAX4791/MAX4793还提供小巧的5引脚SOT23封装。对于更低电流的电流限制开关，请参阅MAX4785-MAX4788的数据表。

• 保证电流限制：200mA, 250mA, 300mA
• 热关断保护
• 反向电流保护
• 0.2Ω 导通电阻
• 14ms 保证消隐时间
• FLAG 功能 (MAX4789/MAX4791/MAX4793)
• 80μA 电源电流
• 8μA 锁存关闭电流 (MAX4789/MAX4791/MAX4793)
• 0.01μA 关闭电流
• 2.3V 至 5.5V 电源范围
• 欠压锁定
• 快速电流限制响应时间 (5μs)
• TDFN 和 SOT23/SOT143 封装

• PDA和掌上设备
• 手机
• GPS系统
• 手持设备
• SDIO
