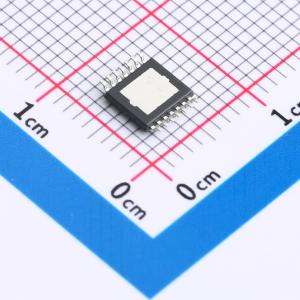

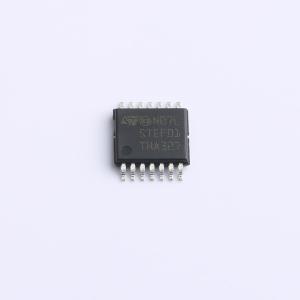

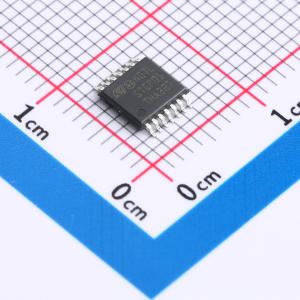

温馨提醒：图片仅供参考，商品以实物为准
STEF01FTR
8 V to 48 V 全可编程通用电子保险丝
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 8 V至48 V完全可编程通用eFuse（电子熔断器）
- 品牌名称
- ST(意法半导体)
- 商品型号
- STEF01FTR
- 商品编号
- C2155721
- 商品封装
- HTSSOP-14-EP
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 浪涌保护器 | |
| FET类型 | 外置FET | |
| 阈值电压 | 20mV | |
| 工作电压 | 8V~48V | |
| 拉电流(IOH) | 30uA | |
| 灌电流(IOL) | 20uA |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(RDS(on)) | 30mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 5mm | |
| 宽度 | 6.4mm | |
| 高度 | 1.1mm |
商品概述
一款通用集成电子保险丝，专为监测直流电源线的输出电流和输入电压而优化。 当与主电源轨串联连接时，它能够检测过流和过压情况并做出响应。当出现过载情况时，该器件会将输出电流限制在用户定义的安全值。如果异常过载情况持续存在，该器件将进入开路状态，使负载与电源断开连接。 该器件完全可编程。欠压锁定（UVLO）、过压钳位和启动时间可通过外部元件进行设置。 可调的导通时间有助于在启动和热插拔操作期间控制浪涌电流。该器件提供热锁存和自动重试两种保护模式，可通过专用引脚进行选择。 STEF01 为外部功率 MOSFET 提供栅极驱动引脚，以实现反向电流阻断电路。热保护的动作会通过故障引脚的信号通知电路板监控电路。
商品特性
- 工作输入电压范围：8 至 48 V
- 绝对最大输入电压：55 V
- 典型连续电流：4 A
- N 沟道典型导通电阻：30 mΩ
- 使能/故障功能
- 输出钳位电压：可在 10 至 52 V 范围内调节
- 可编程欠压锁定
- 短路电流限制
- 可编程过载电流限制
- 可调软启动时间
- 锁存或自动重试热保护
- 最大允许功率保护
- 电源正常指示
- 驱动可选的外部反向电流保护 MOSFET
- 工作结温范围：-40 °C 至 125 °C
- HTSSOP14 封装
应用领域
- 热板插入
- 电子断路器/电源总线
- 工业/报警/照明系统
- 分布式电源系统
- 电信电源模块
