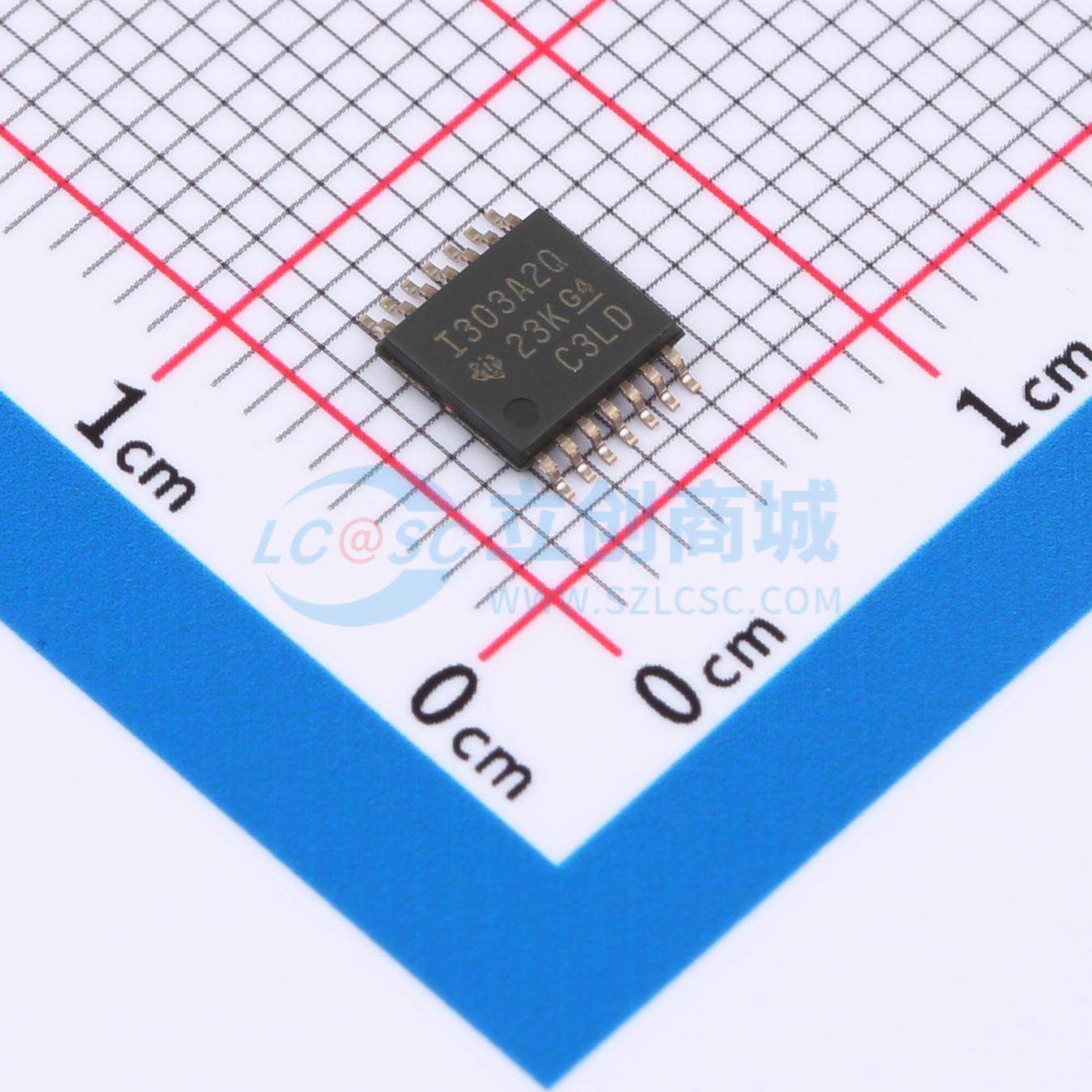

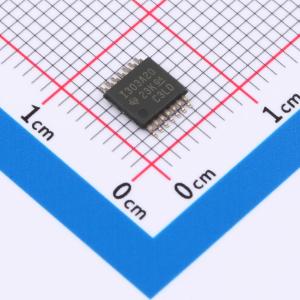

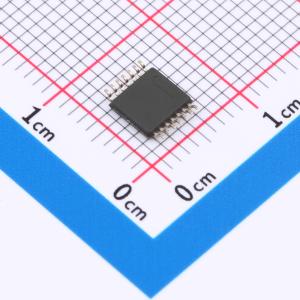

INA303A2QPWRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA303-Q1 具有窗口比较器的 AEC-Q100、36V、双向、550kHz、4V/μs 高精度电流检测放大器
品牌名称: TI(德州仪器)
商品型号: INA303A2QPWRQ1
商品编号: C2155720
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 1.06克(g)

商品参数

商品概述

INA302-Q1 和 INA303-Q1 (INA30x-Q1) 器件具有一个高共模、双向、电流感应放大器和两个高速比较器，用于检测超出范围的电流状况。INA302-Q1 比较器配置为检测和响应过流状况。INA303-Q1 比较器在窗口配置中配置为响应过流和欠流状况。这些器件使用外部限位设置电阻器，对每个比较器设置都具有可调限位阈值范围。这些电流分流监控器可在独立于电源的 –0.1V 至 +36V 共模电压范围内测量差动电压信号。此外，这些器件还将承受高达 40V 的共模电压。开漏极警报输出可配置为在透明模式（输出状态与输入状态保持一致）或锁存模式（警报输出在锁存复位时清除）下运行。比较器 1 的警报响应时间小于 1µs，而比较器 2 的警报响应时间通过外部电容器进行设置，范围介于 2µs 至 10s 之间。这些器件由单个 2.7V 至 5.5V 电源供电，消耗的最大电源电流为 950µA。这些器件具有 –40°C 至 +125°C 的扩展额定工作温度范围，并且采用 14 引脚 TSSOP 封装。

商品特性

符合面向汽车应用的 AEC-Q100 标准
温度等级 1: -40°C ≤ TA ≤ +125°C
HBM ESD 分类等级 2
CDM ESD 分类等级 C6
提供功能安全
宽共模输入范围：-0.1V 至 +36V
可帮助进行功能安全系统设计的文档
两个比较器输出：
- INA302-Q1：两个独立的超限警报
- INA303-Q1：窗口比较器
  - 阈值电平单独设置
  - 比较器 1 警报响应：1µs
  - 比较器 2 可调延迟：2µs 至 10s
  - 具有独立锁存控制模式的开漏极输出
高准确度放大器：
- 失调电压：30µV（最大值，A3 版本）
- 失调电压漂移：0.5µV/°C（最大值）
- 增益误差：0.15%（最大值，A3 版本）
- 增益误差漂移：10ppm/°C
可用放大器增益：
- INA302A1-Q1，INA303A1-Q1：20V/V
- INA302A2-Q1，INA303A2-Q1：50V/V
- INA302A3-Q1，INA303A3-Q1：100V/V

应用领域

系统故障检测
电机控制和保护
泵控制和保护
直流/直流转换器
车身控制模块

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-100mV~36V
	增益	50V/V
	带宽	440kHz
	输入偏置电流(Ib)	115uA
	输入失调电压(Vos)	10uV
	工作温度	-40℃~+125℃

	属性	参数值
	差分电压	-40V~+40V
	单电源	2.7V~5.5V
	静态电流(Iq)	950uA
	输入失调电流(Ios)	10nA
	压摆率(SR)	4V/us
	共模抑制比(CMRR)	118dB
	噪声密度(eN)	30nV/√Hz@1kHz
