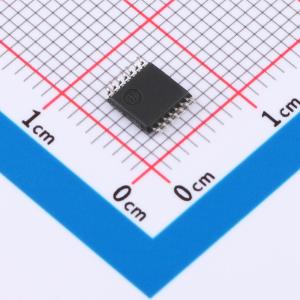

温馨提醒：图片仅供参考，商品以实物为准

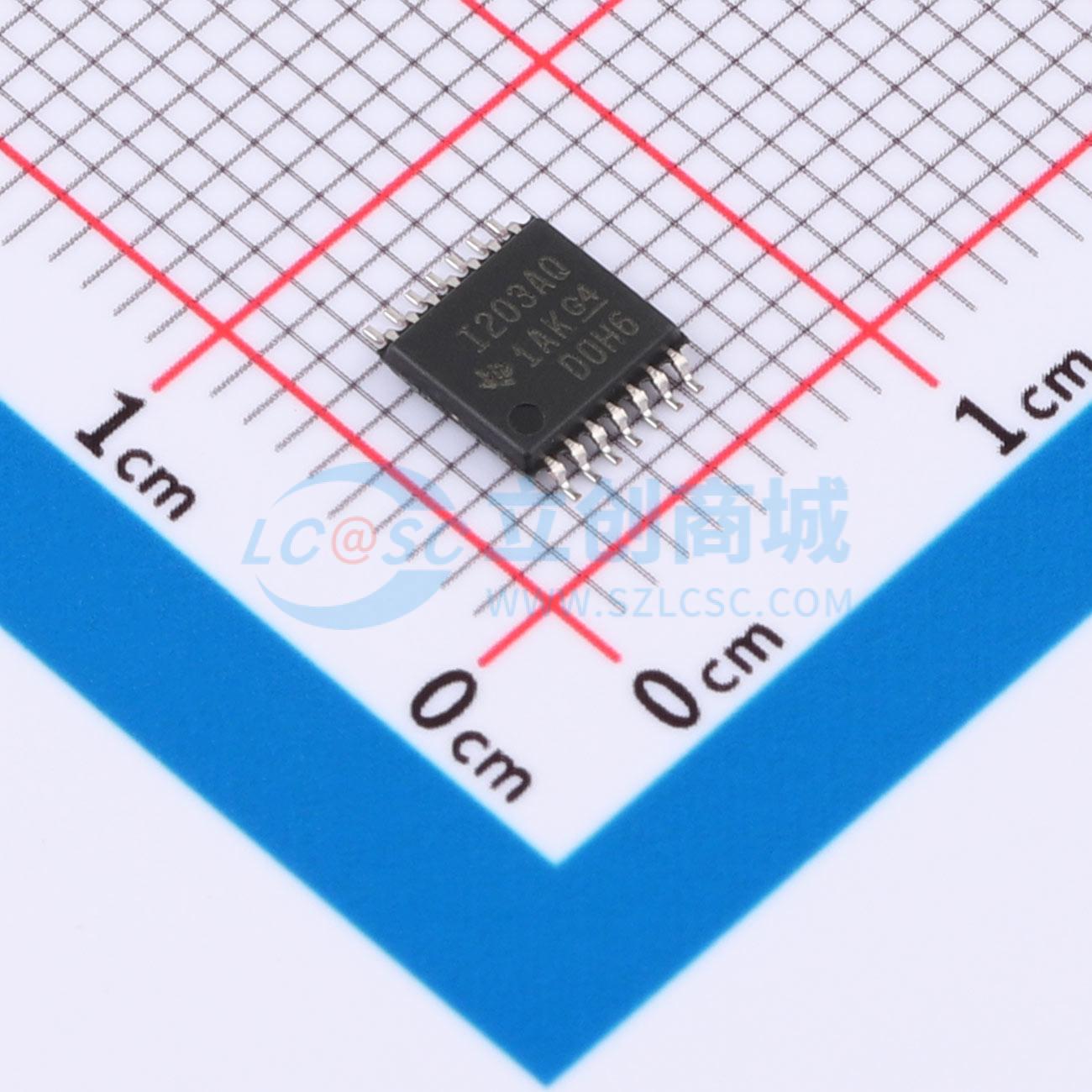

INA203AQPWRQ1
汽车级高速电压输出分流监测计，具备电压输出、两个比较器和电压基准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- INA203-Q1 具有双比较器的 AEC-Q100、-16V 至 80V、500kHz 电流感应放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA203AQPWRQ1
- 商品编号
- C2155713
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 6.166667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | -16V~80V | |
| 增益 | 20V/V | |
| 带宽 | 500kHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±18V | |
| 单电源电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 1.8mA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | 1V/us | |
| 共模抑制比(CMRR) | 100dB | |
| 噪声密度(eN) | - | |
| 功能特性 | 内置比较器；高边检测；低边检测 |
商品概述
INA203-Q1 是一款单向分流监测计（也称电流感测放大器），具备电压输出、两个比较器和电压基准。INA203-Q1 能够在 -16V 至 +80V 范围内的共模电压下感测分流器两端的压降。INA203-Q1 的增益为 20V/V，带宽高达 500kHz。 INA203-Q1 采用两个开漏比较器及 0.6V 内部基准，还可提供 1.2V 基准输出。比较器基准可由外部输入替代。比较器 1 具备锁存功能，而比较器 2 的延迟可由用户通过编程设定。 INA203-Q1 由 2.7V 至 18V 单电源供电。该器件可在 -40°C 至 +125°C 扩展工作温度范围内额定运行。
商品特性
- 汽车电子应用认证电流感测放大器
- 共模范围：-16V 至 +80V
- 精度：整个温度范围内的精度为 3.5%（最大值）
- 带宽：500kHz
- 增益：20V/V
- 集成双比较器：具有锁存功能的比较器 1 延迟可选的比较器 2
- 静态电流：1.8mA
应用领域
- 电动助力转向(EPS) 系统
- 车身控制模块
- 刹车系统
- 电子稳定性控制(ESC) 系统
