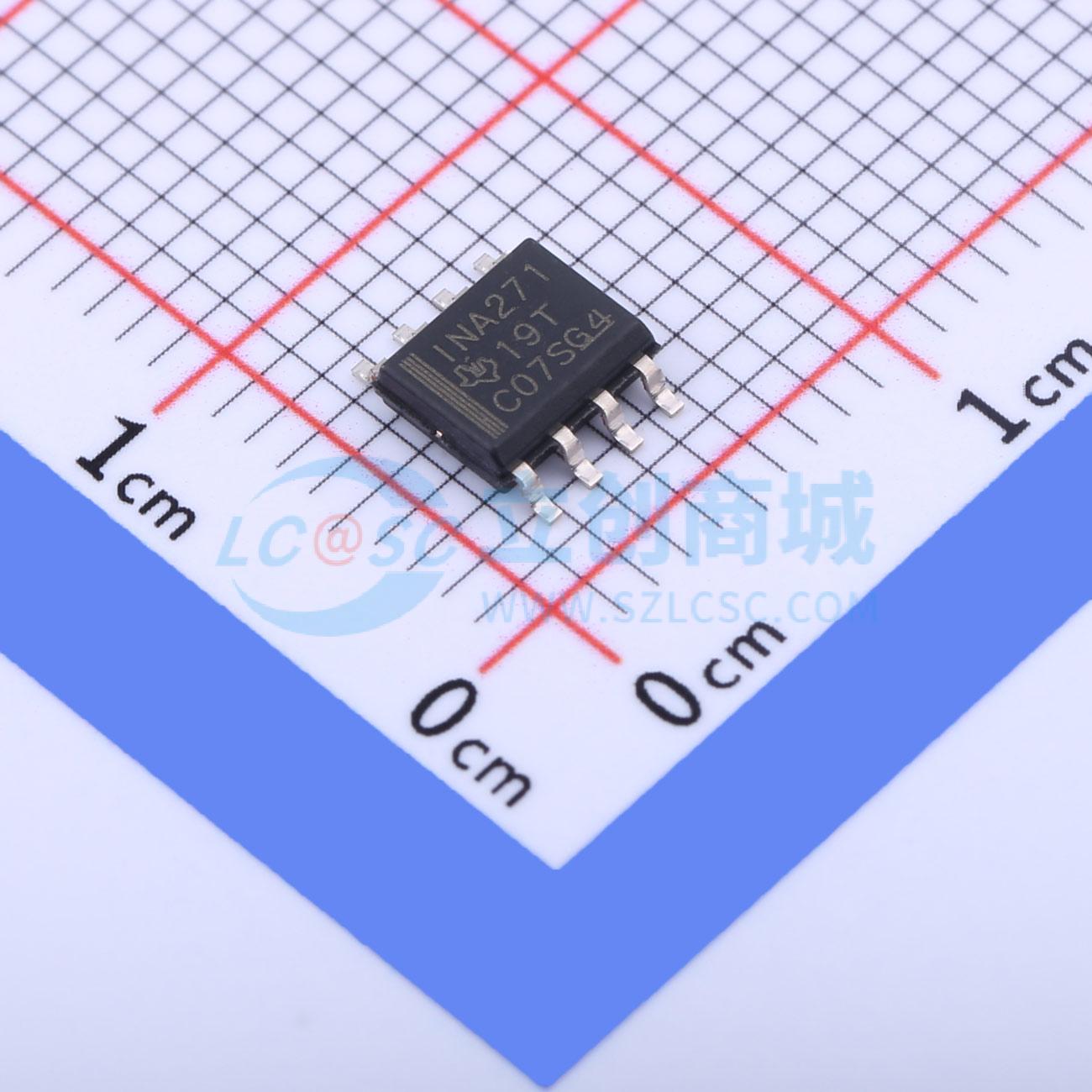

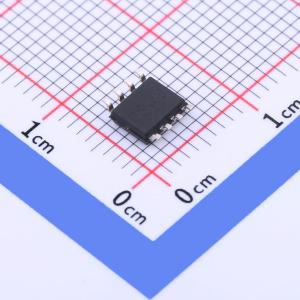

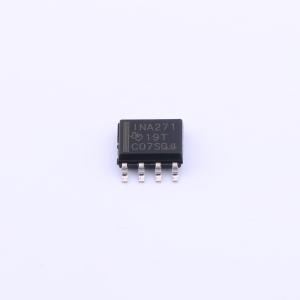

温馨提醒：图片仅供参考，商品以实物为准
INA271AQDRQ1
汽车级 -16V 至 +80V 低侧或高侧高速电压输出电流检测放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA271A-Q1 具有直列式滤波器功能的 AEC-Q100、-16V 至 80V、分级电流感应放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA271AQDRQ1
- 商品编号
- C2155711
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -16V~80V | |
| 增益 | 20V/V | |
| 带宽 | 130kHz | |
| 输入偏置电流(Ib) | 8uA | |
| 输入失调电压(Vos) | 500uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | -18V~+18V | |
| 最大电源宽度(Vdd-Vss) | 18V | |
| 单电源 | 2.7V~18V | |
| 静态电流(Iq) | 700uA | |
| 输入失调电压温漂(Vos TC) | 20uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 共模抑制比(CMRR) | 120dB | |
| 噪声密度(eN) | 40nV/√Hz |
商品概述
INA270A-Q1和INA271A-Q1（INA27xA-Q1）系列带电压输出的电流分流监测器，可在-16 V至+80 V的共模电压下感应电流分流器两端的电压降，且与电源电压无关。INA27xA-Q1的引脚布局便于进行滤波。 INA27xA-Q1器件有两种输出电压比例可供选择：14 V/V和20 V/V。130 kHz的带宽简化了其在电流控制环路中的应用。 INA27xA-Q1采用2.7 V至18 V的单电源供电，最大电源电流为900 μA。它们的工作温度范围扩展至-40°C至+125°C，采用SOIC-8封装。
商品特性
- 符合汽车应用标准，通过AEC-Q100认证，结果如下：
- 器件温度等级1：环境工作温度范围为-40°C至+125°C
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C6
- 引脚布局针对外部滤波进行了优化
- 宽共模范围：-16 V至+80 V
- 精度：
- 共模抑制比（CMRR）：120 dB
- ±2.5 mV失调（最大值）
- ±1%增益误差（最大值）
- 20 μV/°C失调漂移（最大值）
- 55 ppm/°C增益漂移（最大值）
- 带宽：最高130 kHz
- 两种增益选项：
- 14 V/V（INA270A-Q1）
- 20 V/V（INA271A-Q1）
- 静态电流：900 μA（最大值）
- 电源：2.7 V至18 V
- 封装：SOIC-8
应用领域
- 电动助力转向（EPS）系统
- 车身控制模块
- 制动系统
- 电子稳定控制（ESC）系统
