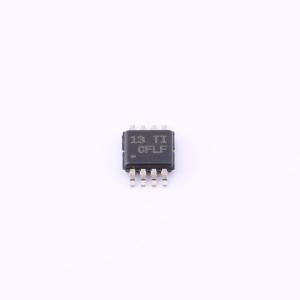

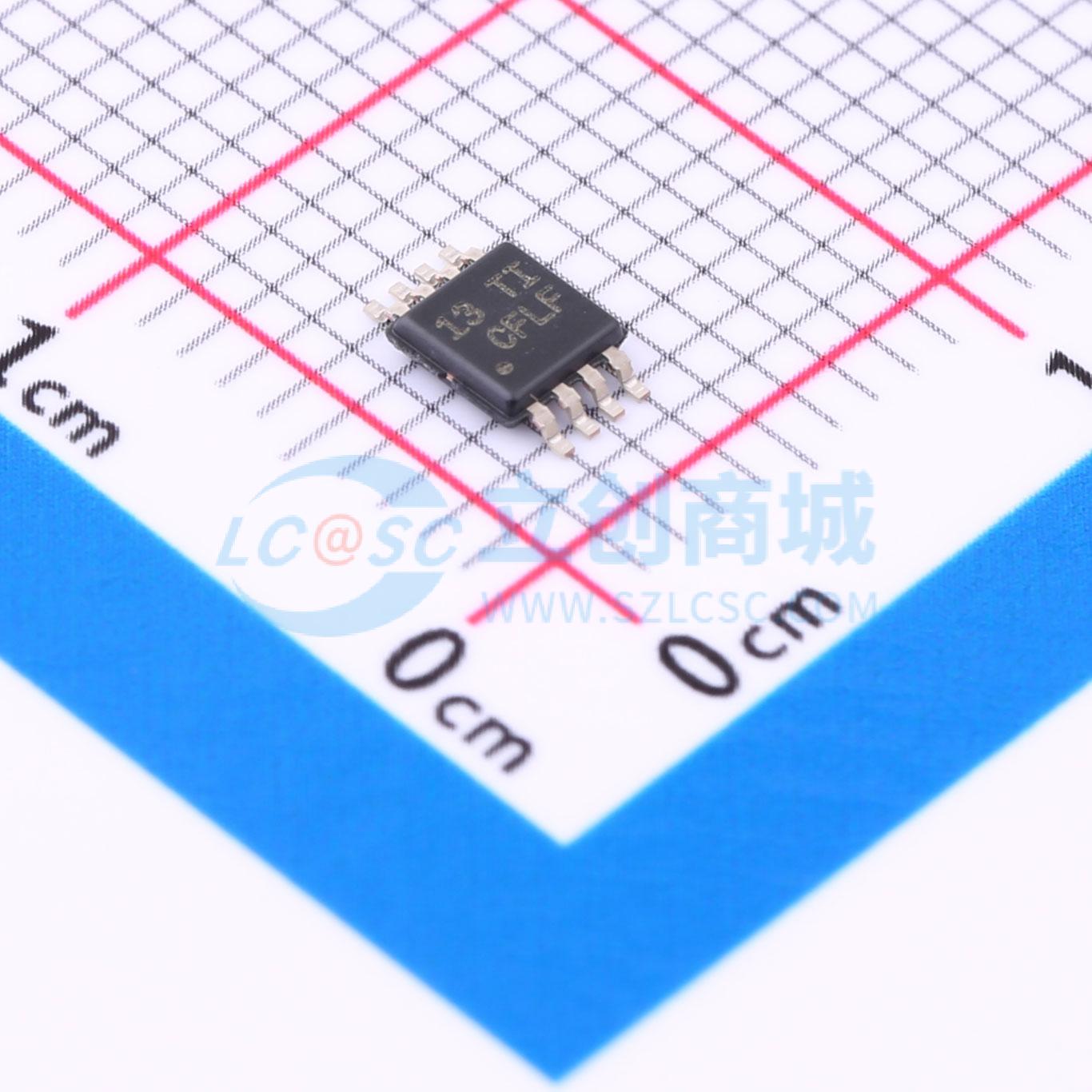

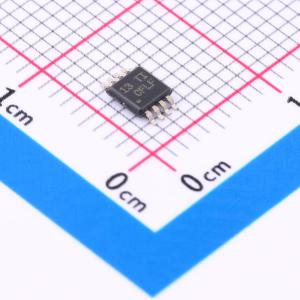

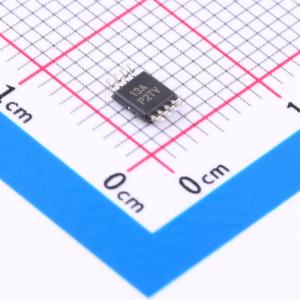

INA285AIDGKR

高端精密电流感测应用广泛，涵盖从保护继电器、螺线管或电机控制、测试设备和太阳能逆变器等工业设备，到智能手机、平板电脑、服务器和电池充电器等消费设备。发动机可以根据输送到负载的电流量做出关键安全决策，并通过将负载电流维持在安全工作范围内，避免因过流或短路情况导致的故障。 本参考设计专注于使用INA282、INA283、INA284、INA285和INA286系列电压输出电流分流监测器设备的符合EMC标准的高端电流感测解决方案。这些设备帮助设计人员在-14 V至+80 V的宽共模电压范围内实现高精度的电流监测解决方案。该系列设备还支持双向操作，这在需要监测充电和放电电流的电池供电设备中可能是必需的。显然，这些设备在接入电源时可能会遇到非常高且动态变化的共模电压。当电流分流监测器设备必须与低压模数转换器（ADC）接口时，这种能力在应用中非常有用。在这种情况下，无论系统的共模电压如何，电流分流监测器设备和ADC都可以使用相同的电源电压供电。

• 宽共模输入范围：-14 V至80 V
• 过压保护：45 V
• 符合IEC61000 - 4 - 4标准，高达1 kV的电快速瞬变（EFT）保护
• 直流至10 Hz的共模抑制比（CMRR）>130 dB
• 总体精度优于2%
• 70 μV失调和1.4%增益误差

• 工厂自动化：PLC 24 V直流母线电流监测
• 24 V系统/板级电流感测
• 双向电机控制
• 智能电池组和充电器
• 太阳能逆变器
• 电动混合动力汽车
