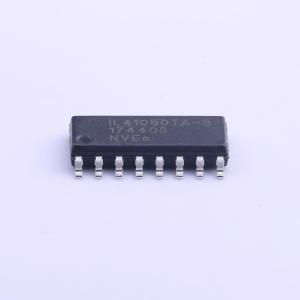

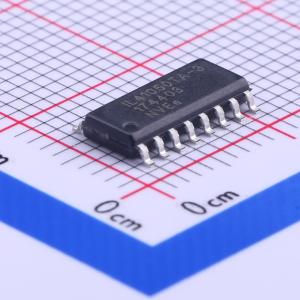

IL41050TA-3E

IL41050TA是一款电流隔离式CAN（控制器局域网）收发器，设计用作CAN协议控制器与物理总线之间的接口。 宽体版本提供真正的8毫米爬电距离。窄体和QSOP封装实现了前所未有的小型化。 IL41050系列通过NVE专利的IsoLoop自旋电子巨磁阻（GMR）技术，为总线提供隔离差分发送能力，为CAN控制器提供隔离差分接收能力。 独特的陶瓷/聚合物复合隔离层提供出色的隔离性能和几乎无限的隔离层使用寿命。 先进特性有助于实现可靠的总线操作。未供电节点不会干扰总线，独特的非易失性可编程上电特性可防止节点不稳定。该器件还具备硬件可选的静默模式，可禁用发送器。 IL41050TA收发器专为恶劣的CAN和DeviceNet环境而设计，具备发送数据显性超时、总线引脚瞬态保护、可靠的充电器件模型ESD等级、热关断保护和短路保护功能。独特的边沿触发输入可改善噪声性能。

• 典型环路延迟180 ns
• 总线侧最大动态电源电流70 mA
• 最大静态隐性电源电流12 mA
• 1 Mbps
• 完全符合ISO 11898 CAN标准
• 工作温度范围为-55℃至+125℃
• 电源电压范围为3 V至5.5 V
• 扇出能力>110个节点
• 按照VDE V 0884 - 10标准，工作电压为600 VRMS
• 隔离电压为2500 VRMS
• 隔离层使用寿命达44000年
• ±500 V CDM ESD
• 典型共模瞬态抗扰度为50 kV/μs；最小为30 kV/μs
• 无载波或时钟，低辐射和低电磁干扰敏感性
• 具备禁用发送器的静默模式
• 发送数据（TxD）显性超时功能
• 边沿触发、非易失性输入可改善噪声性能
• 热关断保护
• 总线电源短路保护
• QSOP、0.15英寸SOIC或0.3英寸真正8毫米16引脚封装
• 通过VDE V 0884 - 10认证；获得UL 1577认可

• 工厂自动化
• 电池管理系统
• 对噪声敏感的CAN应用
• DeviceNet
