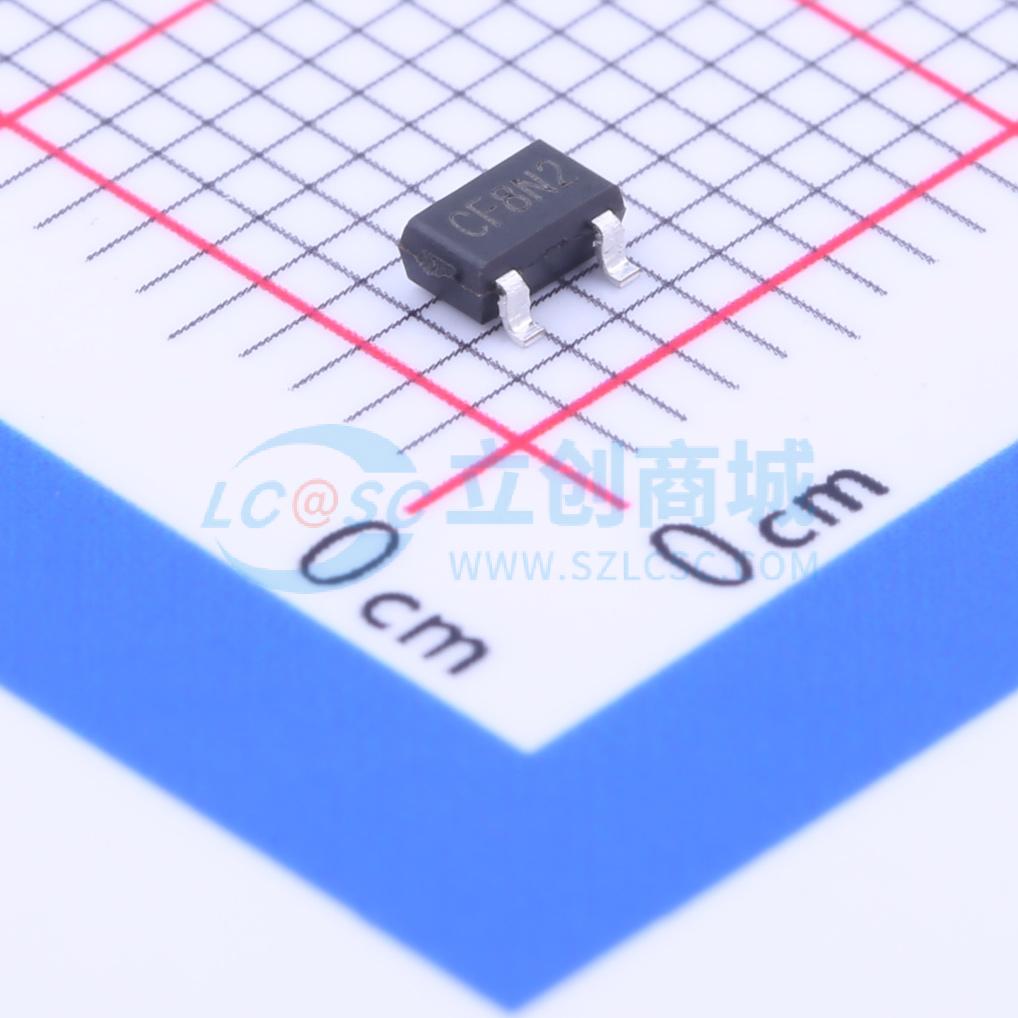

温馨提醒：图片仅供参考，商品以实物为准
AX6901FRA
三引脚微处理器复位电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AX6901/2/3/4用于微处理器（µP）监控电路，以监测µP和数字系统中的电源。当与+5Vᵢ、+3.3V、+3.0V、+2.5V供电电路配合使用时，它们通过省去外部元件和调整环节，实现了出色的电路可靠性和低成本。这些电路仅执行一项功能：每当VCC电源电压降至预设阈值以下时，它们就会发出复位信号，并在VCC升至复位阈值以上后，至少保持该信号200ms
- 品牌名称
- Axelite(亚瑟莱特)
- 商品型号
- AX6901FRA
- 商品编号
- C224231
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 推挽 | |
| 工作电压 | 1V~6V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.57V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 无 | |
| 看门狗定时器 | 无 | |
| 复位超时 | 200ms | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 静态电流(Iq) | 25uA |
商品概述
AX6901/2/3/4用于微处理器（µP）监控电路，以监测µP和数字系统中的电源。当与+5V、+3.3V、+3.0V、+2.5V供电电路配合使用时，它们通过省去外部元件和调节环节，提供了出色的电路可靠性和低成本优势。
这些电路执行单一功能：每当VCC电源电压降至预设阈值以下时，它们会发出复位信号，并在VCC升至复位阈值以上后，至少保持该信号200ms。有适用于各种电源电压操作的复位阈值可供选择。AX6901/2/3/4具有推挽输出。AX6901/3具有低电平有效复位输出，而AX6902/4具有高电平有效复位输出。复位比较器设计为忽略VCC上的快速瞬变，并且保证在VCC低至1.0V时输出处于正确的逻辑状态。低电源电流使AX6901/2/3/4非常适合用于便携式设备。AX6901/2/3/4采用3引脚SOT23封装。
商品特性
- 精确监控+2.5V、+3V、+3.3V和+5V电源电压
- 全温度范围规格齐全
- 提供三种输出配置
- 推挽式低电平复位输出（AX6901/3） 推挽式高电平复位输出（AX6902/4）
- 最小上电复位脉冲宽度200ms（典型值）
- 电源电流25µA
- 保证在VCC = +1.0V时复位有效
- 电源瞬态抗扰性
- 无需外部元件
- 采用3引脚无铅SOT - 23封装
