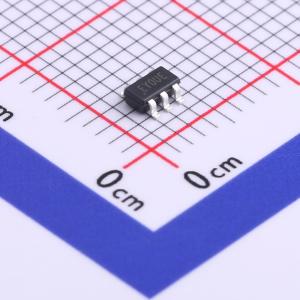

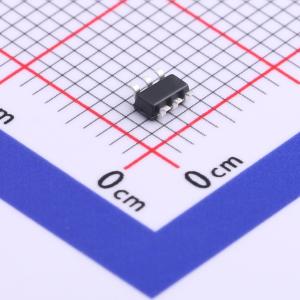

温馨提醒：图片仅供参考，商品以实物为准
AP1603WG-7
高效率升压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP1603是一款高效率的升压DC-DC转换器,适用于单节NiMH或Li-ion电池供电的应用。它只需要四个外部组件即可提供固定的3.3V输出电压。启动电压低至0.9V,轻负载和低输入电压下性能优化。采用PFM控制方案,开关频率高达150kHz,支持小型被动元件。SOT26封装使其成为空间受限应用的理想选择,如寻呼机、电子相机和无线麦克风。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP1603WG-7
- 商品编号
- C192712
- 商品封装
- SOT-26-6
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 900mV~5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | - | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 16uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AP1603是一款高效升压型DC-DC转换器，适用于仅使用单节镍氢或锂离子电池的应用。仅需四个外部元件即可提供3.3V的固定输出电压。AP1603在1mA负载、输入电压低于0.9V时仍可启动。脉冲频率调制方案为轻载输出和低输入电压的应用带来了优化性能。与工作在PSM模式的电路相比，其输出纹波和噪声更低。 工作在150kHz（最大值）开关频率的PFM控制电路可使用更小的无源元件。节省空间的SOT26封装使AP1603成为对空间要求较高的应用（如寻呼机、电子相机和无线麦克风）的理想DC-DC转换器选择。
商品特性
- 保证在低于0.9V电压下启动
- 高效率
- 低静态电流
- 所需外部元件数量少
- 低纹波和低噪声
- 节省空间的无铅封装：SOT26
- 采用环保塑封
- 完全无铅，完全符合RoHS标准，无卤素和锑，是“绿色”器件
应用领域
- 寻呼机
- 相机
- 无线麦克风
- 袖珍记事本
- 电池备用电源、便携式仪器
