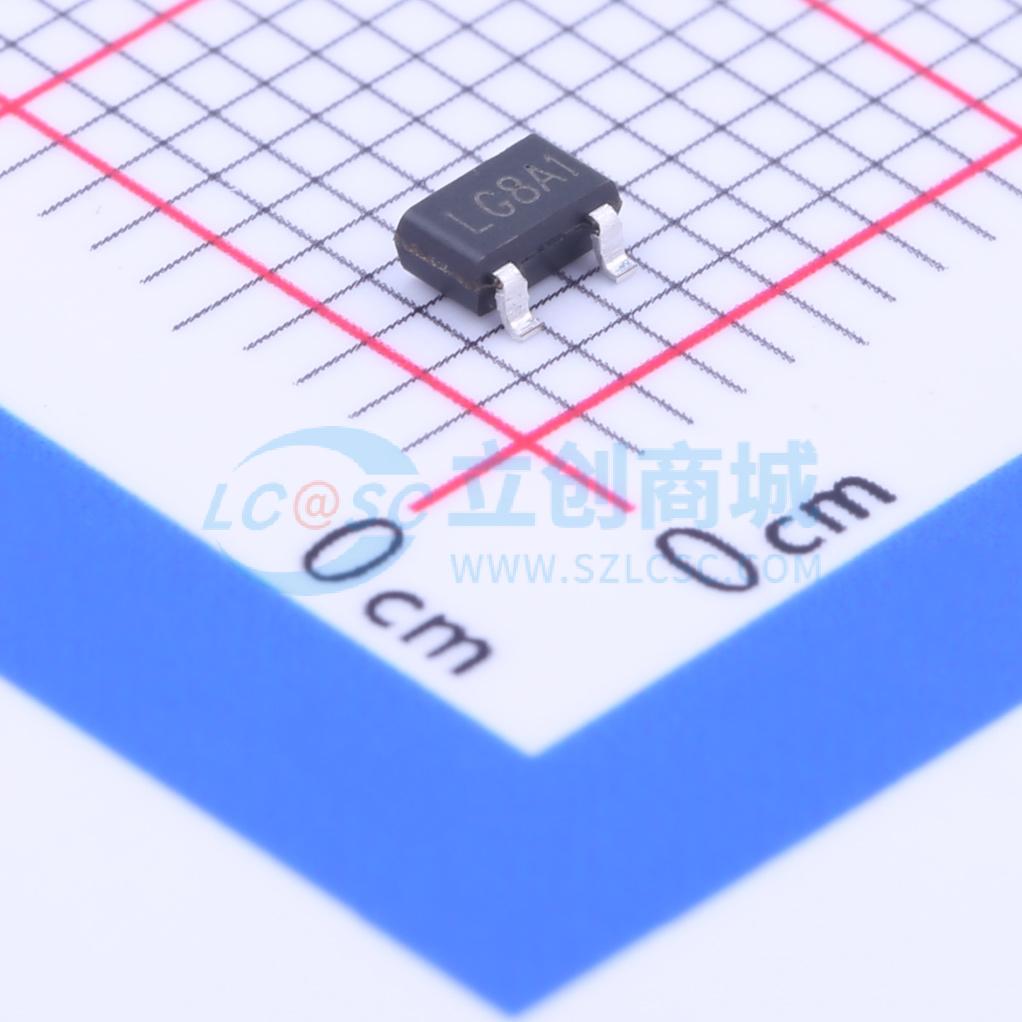

AX6601-18RA
输入6V 输出1.8V 300mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AX6601是一款输出电压固定的300mA低压差线性稳压器。该器件包含传输元件、误差放大器、带隙基准、限流和热关断电路。低压差和低静态电流的特性使其适用于一些对电流要求严苛的应用，例如某些电池供电设备
- 品牌名称
- Axelite(亚瑟莱特)
- 商品型号
- AX6601-18RA
- 商品编号
- C224227
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 1.8V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 55dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1V@(300mA) | |
| 静态电流(Iq) | 90uA | |
| 特性 | 热关断；短路保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
AX6601是一款输出电流为300mA的固定输出电压低压差线性稳压器。该器件包含传输元件、误差放大器、带隙基准、限流和热关断电路。低压差和低静态电流特性使其适用于一些对电流要求苛刻的应用，例如某些电池供电设备。典型静态电流约为90μA。由于内部采用灵活设计，该器件具有多种固定输出电压版本，方便应用。内置的限流、短路保护和热关断功能可防止任何故障情况损坏IC。
商品特性
- 输入电压范围最高可达6V
- 输出电流为150mA时，压差为200mV
- 保证输出电流为300mA
- 低静态电流90μA（典型值）
- 固定输出电压为1.5V、1.8V、2.5V、2.8V、3.0V和3.3V
- 快速瞬态响应
- 限流、短路保护和热关断保护
- 提供SOT - 23 - 3L和SOT - 89 - 3L封装
应用领域
- 需要最小电路板空间和最小组件的便携式应用
