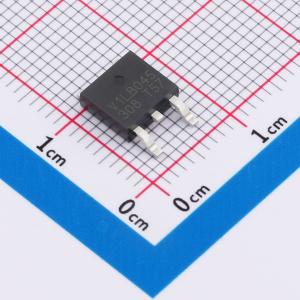

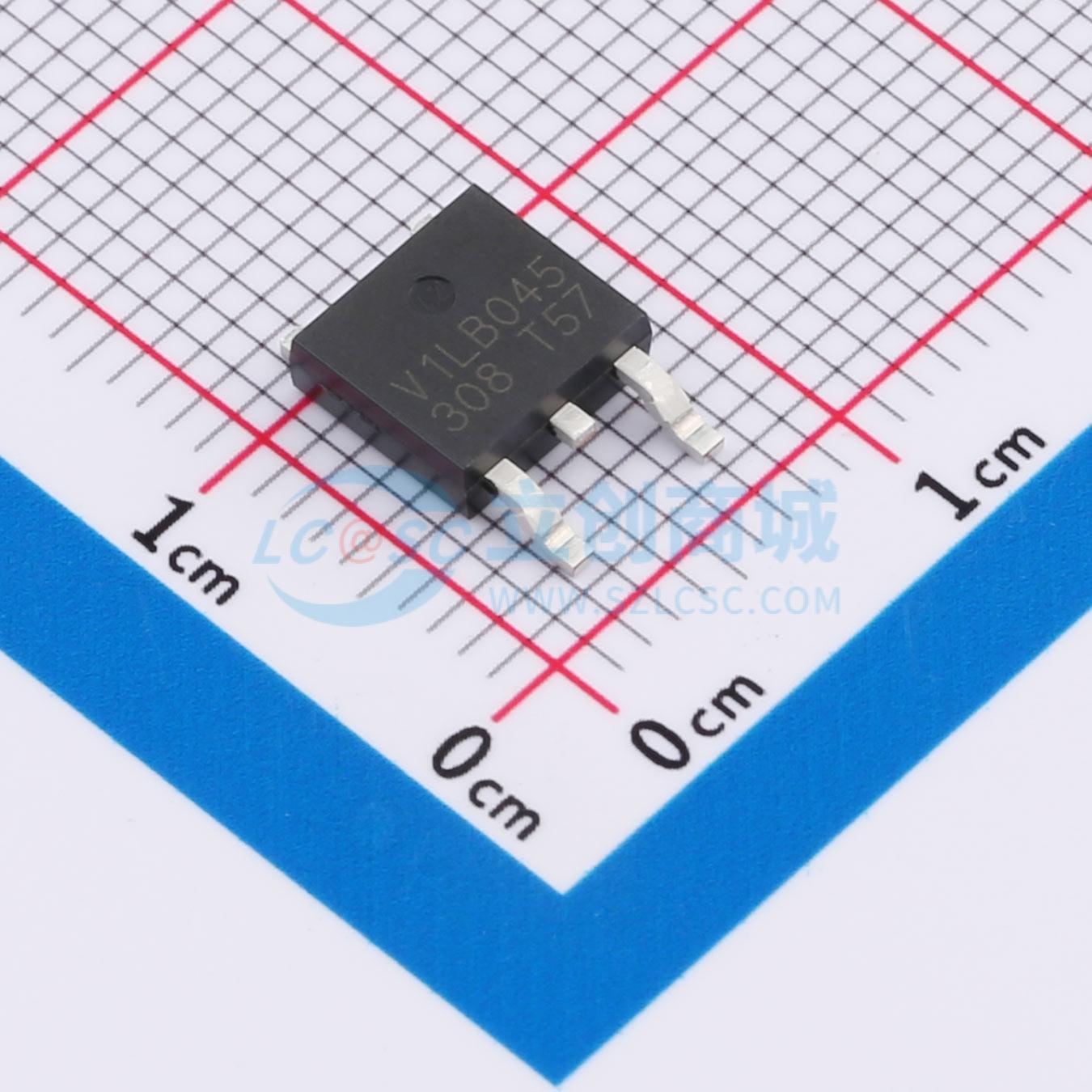

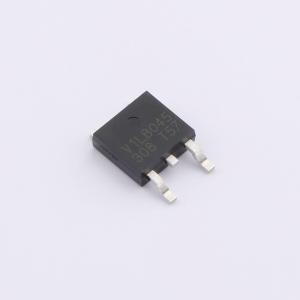

BV1LB045FPJ-CE1
汽车用1通道低边开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BV1LB045FPJ - C是一款汽车用单通道低端开关IC，内置过流保护功能、热关断功能和有源钳位功能。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BV1LB045FPJ-CE1
- 商品编号
- C2149770
- 商品封装
- TO-252-2
- 包装方式
- 编带
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 18A | |
| 工作电压 | 3V~5.5V | |
| 导通电阻 | 45mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
BV1LB045FPJ-C 是一款汽车用单通道低压侧开关IC，内置过流保护功能、热关断功能和主动钳位功能。该产品符合AEC-Q100标准（等级1），可以直接由CMOS逻辑IC等控制。当V_IN = 5 V，I_OUT = 2.4 A且T_j = 25 °C时，导通电阻为45 mΩ（典型值）。该IC设计将控制块（CMOS）和功率MOSFET集成在单个芯片上。
关键规格包括：
- 导通电阻：45 mΩ（T_j = 25 °C，典型值）
- 过流检测电流：24 A（T_j = 25 °C，典型值）
- 输出钳位电压：42 V（最小值）
- 主动钳位能量：150 mJ（Tj(START) = 25 °C）
封装类型为TO252-J3，尺寸为6.60 mm x 10.07 mm x 2.50 mm（宽x深x高）。
应用包括驱动电阻性、电感性和电容性负载。
应用领域
- 驱动阻性、感性和电容性负载
