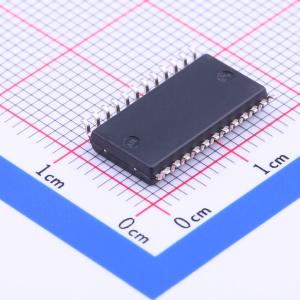

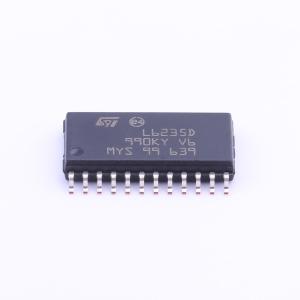

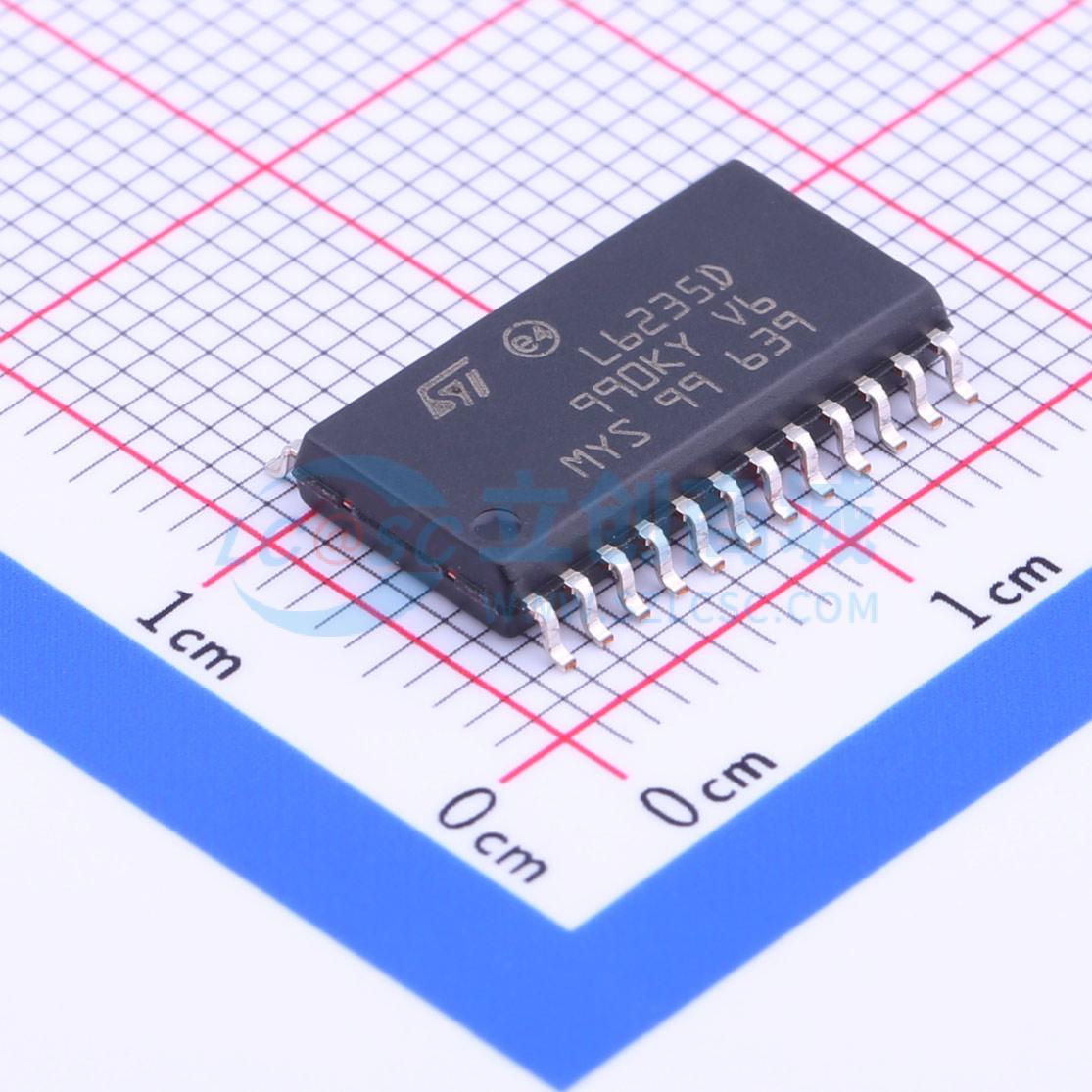

温馨提醒：图片仅供参考，商品以实物为准

L6235D013TR

2.8A 无刷直流BLDC电机驱动芯片 52V

描述: DMOS驱动器，用于三相无刷DC电机
品牌名称: ST(意法半导体)
商品型号: L6235D013TR
商品编号: C221476
商品封装: SO-24-300mil
包装方式: 编带
商品毛重: 1.9克(g)

商品概述

L6235器件是一款具备过流保护功能的DMOS全集成三相电机驱动器。该器件采用BCD技术实现，将隔离式DMOS功率晶体管与CMOS和双极电路集成在同一芯片上。该器件包含驱动三相无刷直流（BLDC）电机所需的所有电路，包括：三相DMOS桥、固定关断时间PWM电流控制器，以及用于单端霍尔传感器的解码逻辑，可生成功率级所需的序列。 L6235器件提供PowerDIP24 (20+2+2)、PowerSO36和SO24 (20+2+2)封装，其特点是在高端功率MOSFET上具备非耗散型过流保护和热关断功能。

商品特性

工作电源电压范围为8至52 V
输出峰值电流为5.6 A（直流电流为2.8 A）
在结温Tj = 25 ℃时，典型RDS(ON)值为0.3 Ω
最高工作频率达100 KHz
非耗散型过流检测与保护
诊断输出
固定toFr PWM电流控制器
慢衰减同步整流
60°和120°霍尔效应解码逻辑
制动功能
用于速度环的转速计输出
交叉导通保护
热关断
欠压锁定
集成快速续流二极管

数据手册PDF

放大查看下载PDF

交货周期

订货10-14个工作日

购买数量

(1000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	峰值电流	5.6A

	属性	参数值
	工作电压	-
	工作温度	-40℃~+125℃
