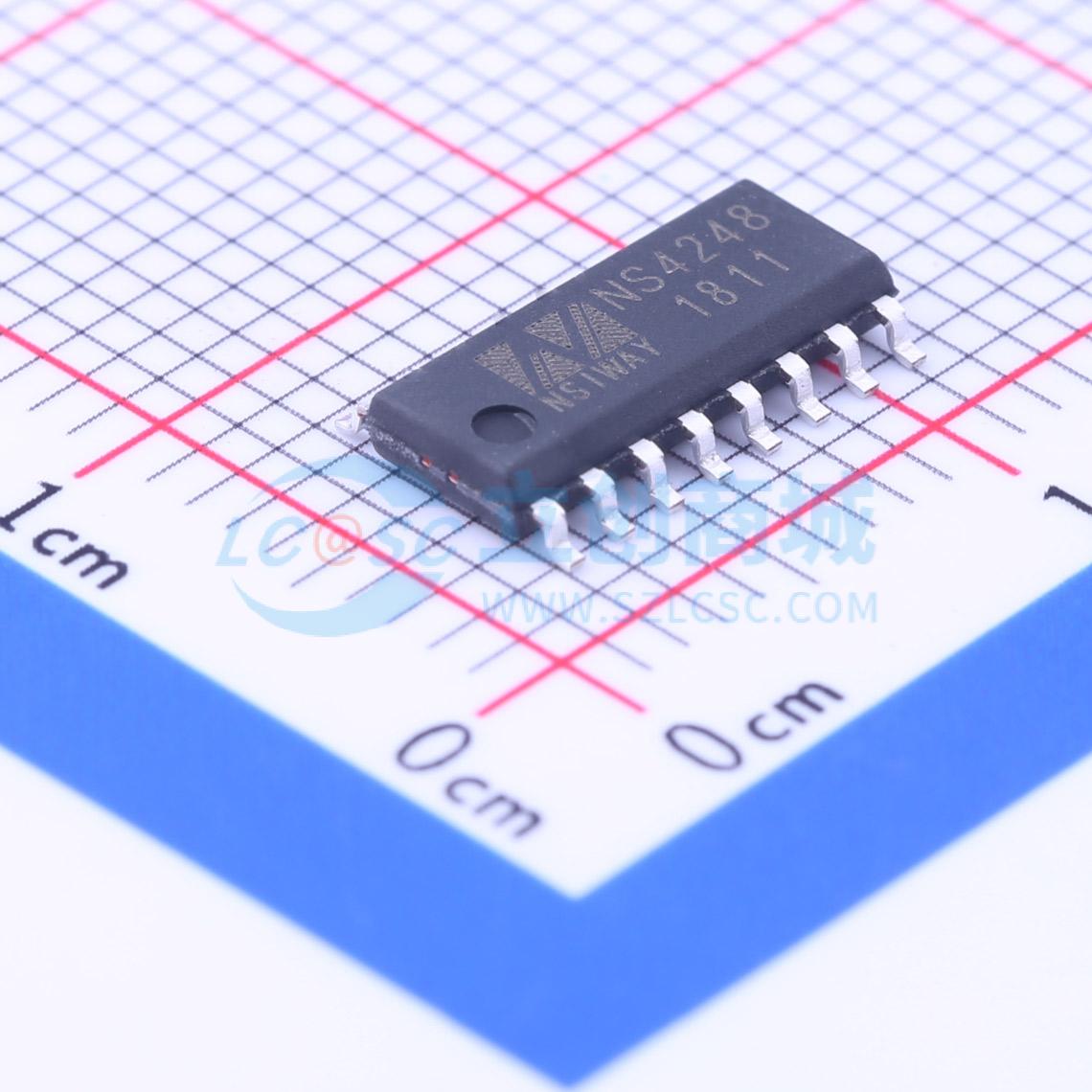

温馨提醒：图片仅供参考，商品以实物为准

NS4248

超低EMI、无需滤波器、3W双声道D类音频功放+立体声耳机功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NS4248是一款超低EMI、无需滤波器、3W双声道D类音频功放。另外，当耳机插头接入插孔时，音频功率放大器以单端工作模式驱动立体声耳机。NS4248采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。
品牌名称: Nsiway(纳芯威)
商品型号: NS4248
商品编号: C219008
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.295克(g)

商品参数

商品概述

NS4248是一款超低EMI、无需滤波器、3W双声道D类音频功放。另外，当耳机插头接入插孔时，音频功率放大器以单端工作模式驱动立体声耳机。NS4248采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。为简化音频系统的设计，NS4248的桥式联接扬声器放大模式及单端立体耳机放大模式都在同一芯片上实现。 NS4248无需滤波器的PWM调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。NS4248内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计，高达85%的效率更加适合于手机及其他便携式音频产品。 NS4248提供SOP - 16, DIP - 16和TSSOP - 20封装，额定的工作温度范围为 - 40°C至85°C。

商品特性

工作电压范围：2.2V ~ 5.25V
输出功率3W（5V/3Ω,THD = 10%）
0.1% THD+N（5V/0.5W）
高达85%的效率
优异的全带宽EMI抑制能力
优异的“上电，掉电”噪声抑制
高PSRR： - 80dB（217Hz）
过流保护、过热保护、欠压保护
立体声耳机放大模式
SOP16, DIP16和TSSOP20封装

应用领域

手提电脑
台式电脑
低压音响系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	3Wx2@3Ω
	工作电压	2.2V~5.25V
	总谐波失真+噪声(THD+N)	0.1%

	属性	参数值
	静态电流(Iq)	11mA；20mA
	工作温度	-40℃~+85℃
	信噪比	90dB
	电源纹波抑制比(PSRR)	-80dB
	效率	85%
