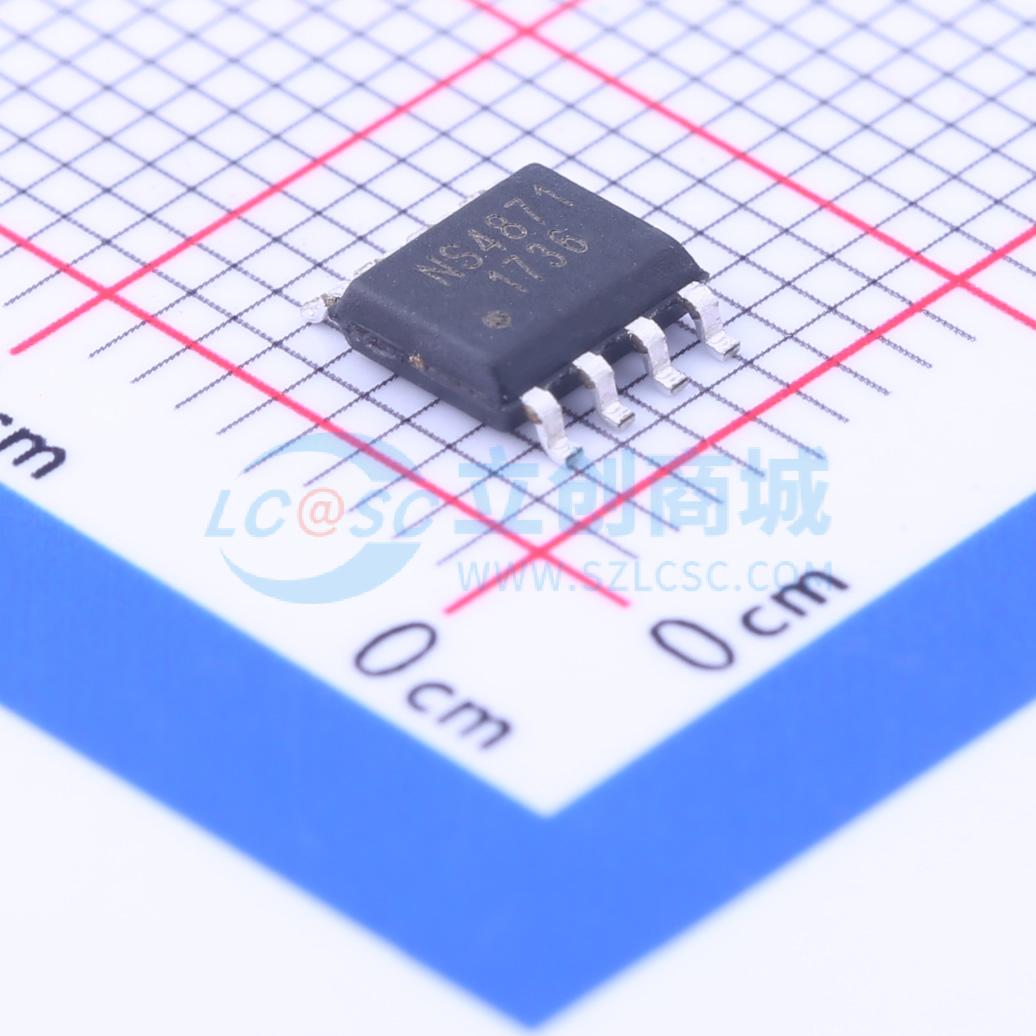

NS4871
2.5W 单声道 AB 类音频功放
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NS4871是一款AB类桥式输出音频功率放大器。其应用电路简单，只需极少数外围器件。输出不需要外接耦合电容或上举电容和缓冲网络。
- 品牌名称
- Nsiway(纳芯威)
- 商品型号
- NS4871
- 商品编号
- C219013
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.161克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 2.5Wx1@4Ω | |
| 工作电压 | 3V~5.25V | |
| 总谐波失真+噪声(THD+N) | 0.1% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 6mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 85dB | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | 80dB | |
| 输入通道数 | 1对差分输入 |
商品概述
NS4871是一款AB类桥式输出音频功率放大器。其应用电路简单，只需极少数外围器件。输出不需要外接耦合电容或上举电容和缓冲网络。ESOP-8封装，更适合用于便携系统。
NS4871可以通过控制进入低功耗关断模式，从而减少功耗。增益带宽积高达2.5MHz且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益，方便应用。
商品特性
- 电压范围3.0V - 5.25V
- 输出功率: 2.5W（RL = 4Ω, THD = 10%）
- 掉电模式漏电流小: 1uA（典型）
- 高电平Shut-down
- 采用ESOP-8封装
- 外部增益可调
- 不需驱动输出耦合电容、自举电容和缓冲网络
- 单位增益稳定
应用领域
- 手提电脑
- 台式电脑
- 低压音响系统
