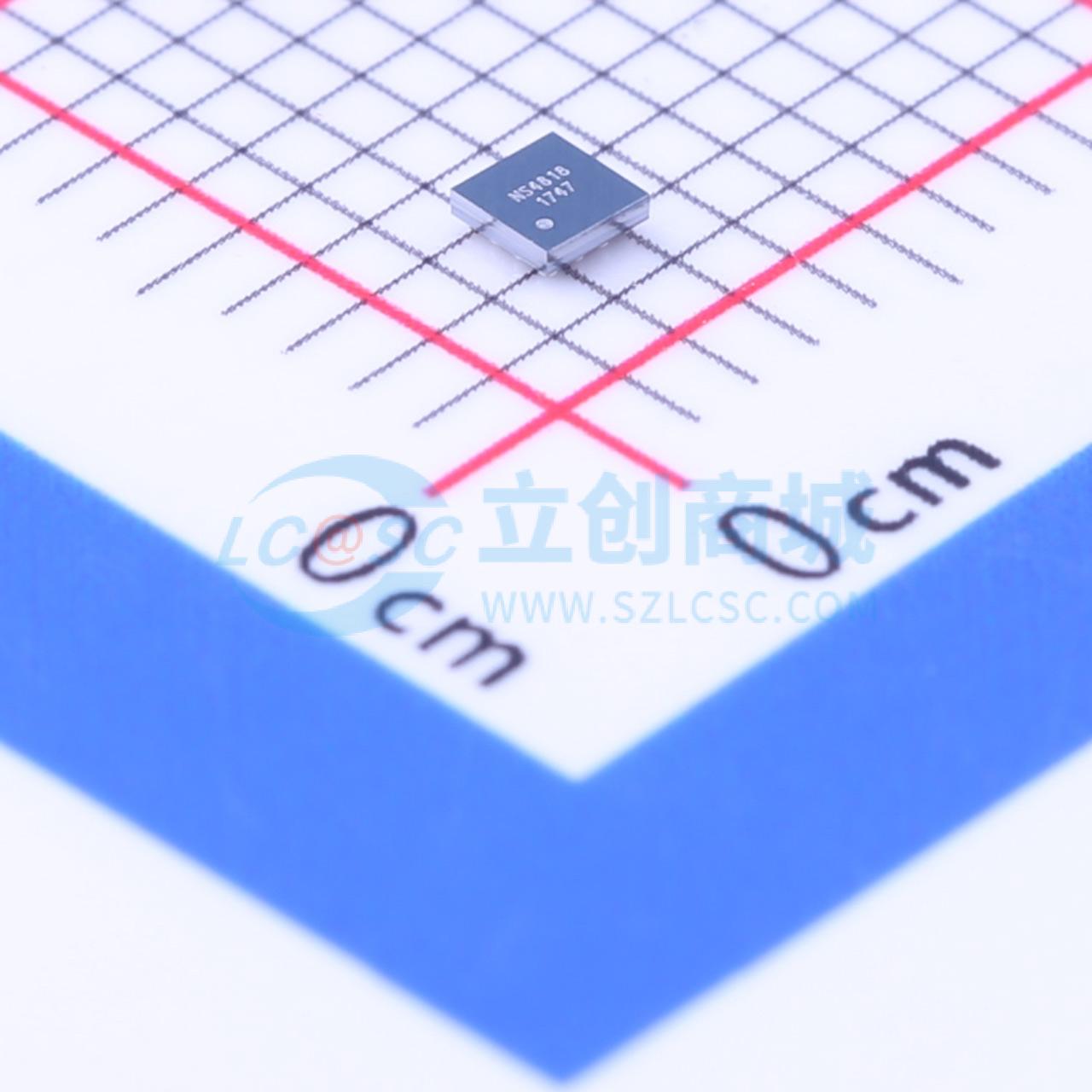

NS4818

NS4818 是一款带有自动增益控制（AGC）功能、内置高效电荷泵升压电源的免滤波器G 类音频功率放大器。芯片持续地检测输出功率并相应调整内部增益，以避免扬声器长时间的过载。内部集成的电荷泵可以为功放的输出级产生5.9V 的供电电压。在8Ω负载和锂电池供电条件下，可以持续输出1W 的恒定功率（THD+N = 1%）。NS4818 最高效率高达81%，极大延长了播放音乐时电池的续航时间。带有多级恒定输出功率的AGC 技术可以帮助设计人员选择合适的功率用以匹配不同的扬声器。NS4818 采用WLCSP 封装(1.63mm * 1.63mm)。NS4818 是一款集成了电荷泵转换器的高效G 类音频功放。由于无输出滤波器的调制结构减少了外部元件的数量，减小了电路板的面积，因此降低了整体成本。当没有输入信号时，正负输出端同相输出50% 占空比的方波，输出互相抵消，所以扬声器负载上没有电压，因此空闲状态下没有电流流过负载。当有信号输入时，占空比会发生改变，对于上升的输出电压，VOP 占空比增加，VON 占空比降低。对于下降的输出电压则相反。两个不相等的输出方波产生了差分的输出信号。NS4818 是一款带差分输入和输出的全差分放大器，差分输出电压等于差分输入电压乘以增益。NS4818 可以用作单端输入，但是在噪音明显的环境下，例如无线对讲机，差分输入可以保证良好的系统噪音抑制。NS4818 内置一个1.5 倍电荷泵转换器。这个转换器可以将电源电压VDD 升压输出更高的电压PVDD，给功率输出级供电。通常超过5.9V 时，过压保护电路会启动，以保护PVDD 不超过最大允许工作电压。NS4818 使用一线脉冲控制工作模式，用户可以通过在SHDN 管脚上输入脉冲信号来选择模式。AGC 功能可以通过一个内部的PGA 保证对放大器的自动增益调节，芯片持续检测输出，调整放大器信号通路上的增益。这个功能可以感知音量信息，避免出现喇叭音量过载。增益以0.5dB 的电压梯度（1dB 的功率梯度）随着音频信号变化，当信号幅度稳定，增益不会变化。长期大功率工作状态下，AGC 功能有效延长了喇叭的寿命。

• 内置AGC 功能，4 级恒定输出功率控制：1.2W, 1W, 0.8W, 0.6W(8Ω)
• 内置电荷泵电源系统
• 高工作效率：81%
• 最大输出功率P₀ = 2.3W (Rₗ = 8Ω, VDD = 4.2V, THD + N = 10%)
• 低THD + N = 0.013% (f = 1kHz, Rₗ = 8Ω, P₀ = 0.5W, VDD = 3.8V)
• 内置热保护和过压保护功能
• 内置POP 和CLICK 噪声抑制
• 高抗射频干扰能力
• 一线脉冲控制
• WLCSP 封装(1.63mm * 1.63mm)

• 移动手机和平板
• 便携媒体播放器
