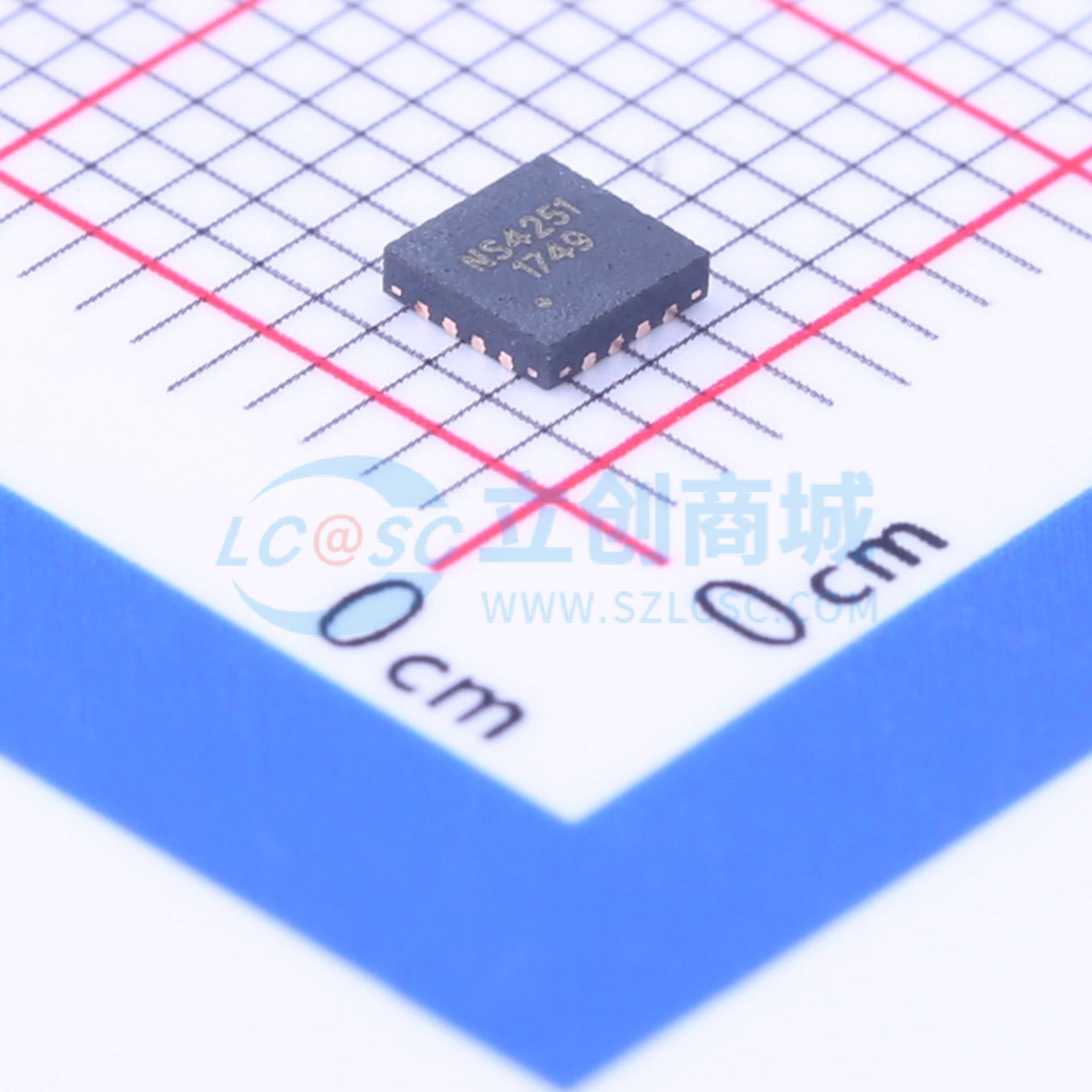

温馨提醒：图片仅供参考，商品以实物为准
NS4251
AB类/D类切换、3D环绕立体声、3W双声道音频功放+耳机功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NS4251 提供 QFN3x3-16 封装，额定的工作温度范围为 -40°C 至 85°C。 NS4251 是一款带 AB 类/D 类工作模式切换功能、模拟 3D 环绕立体声功能、3W 双声道音频功放。另外，当耳机插头接入插孔时，音频功率放大器便以单端工作模式驱动立体声耳机。
- 品牌名称
- Nsiway(纳芯威)
- 商品型号
- NS4251
- 商品编号
- C219019
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放；D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 3Wx2@8Ω | |
| 工作电压 | 3V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.1% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 11mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 75dB | |
| 电源纹波抑制比(PSRR) | -80dB | |
| 效率 | 90% |
商品概述
NS4251 提供 QFN3×3 - 16 封装，额定的工作温度范围为 -40°C 至 85°C。 NS4251 是一款带 AB 类/D 类工作模式切换功能、模拟 3D 环绕立体声功能、3W 双声道音频功放。另外，当耳机插头接入插孔时，音频功率放大器便以单端工作模式驱动立体声耳机。通过一个控制管脚使芯片在 AB 类或者 D 类工作模式之间切换，以匹配不同的应用环境。即使工作在 D 类模式 NS4251 采用先进的技术，在全带宽范围内极大地降低了 EMI 干扰，最大限度地减少对其他部件的影响。为简化音频系统的设计，NS4251 的桥式联接扬声器放大模式及单端立体耳机放大模式都在同一芯片上实现。NS4251 无需滤波器的 PWM 调制结构及反馈电阻内置方式减少了外部元件、PCB 面积和系统成本。NS4251 内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计，高达 90%的效率更加适合于手机及其他便携式音频产品。
商品特性
- AB 类/D 类工作模式切换功能
- 模拟 3D 环绕立体声功能
- 3W 输出功率
- 0.1% THD（1W 输出功率、5V 电源）
- 优异的全带宽 EMI 抑制能力
- 优异的“上电，掉电”噪声抑制
- 高达 90%以上的效率(D 类工作模式)
- 高 PSRR：-80dB（217Hz）
- 工作电压范围：3.0V ~ 5.5V
- 过流保护、过热保护、欠压保护
- 立体声耳机放大模式
- QFN3×3 - 16 封装
应用领域
- 手提电脑
- 台式电脑
- 低压音响系统
