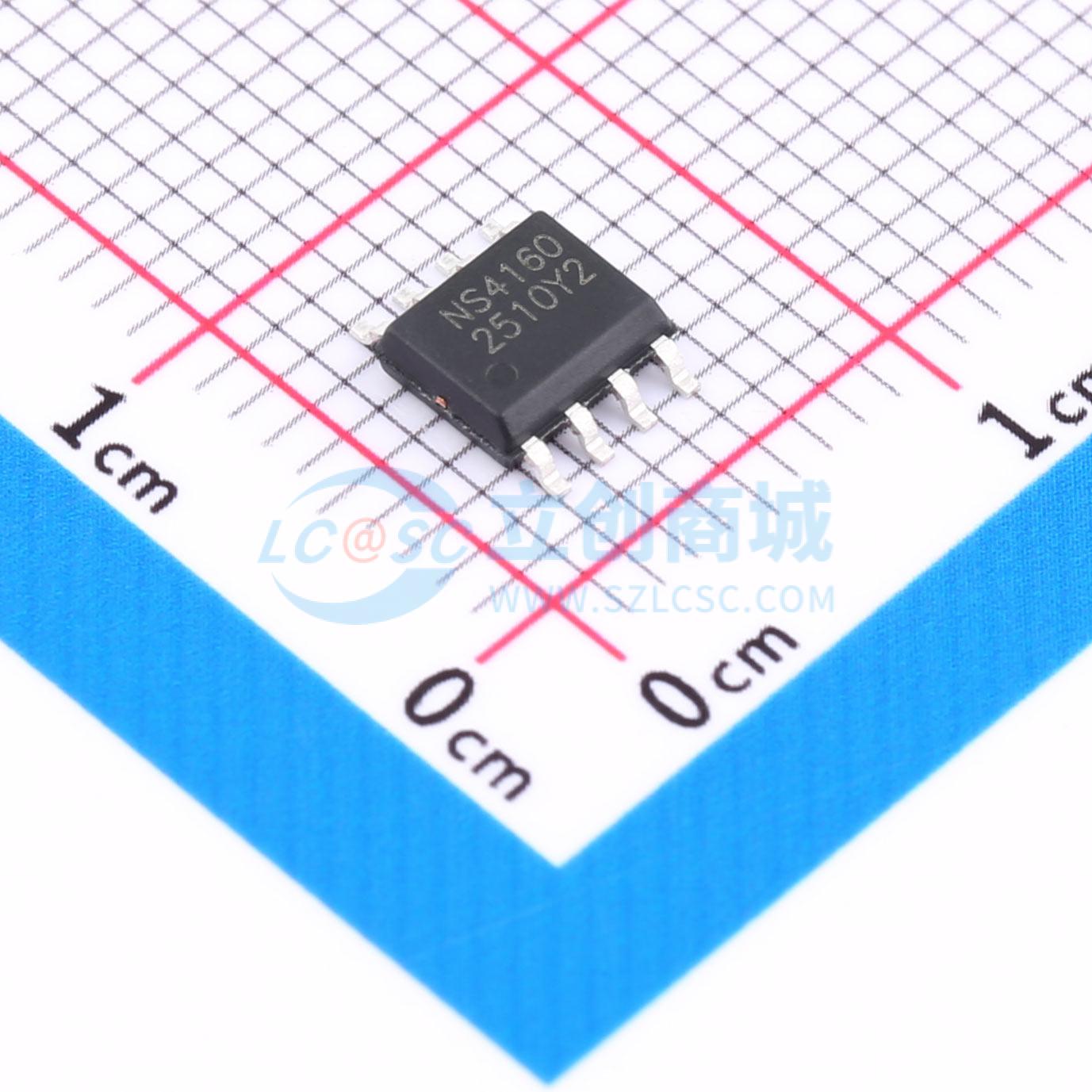

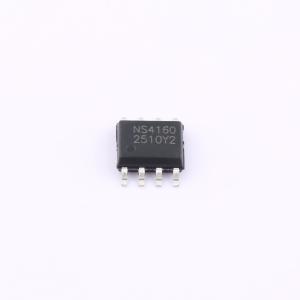

NS4160
AB类/D类切换、超低EMI、无需滤波器、5W单声道音频功放
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NS4160是一款带AB类/D类工作模式切换功能、超低EMI、无需滤波器、5W单声道音频功放。通过一个控制管脚使芯片在AB类或者D类工作模式之间切换，以匹配不同的应用环境。即使工作在D类模式，NS4160采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。
- 品牌名称
- Nsiway(纳芯威)
- 商品型号
- NS4160
- 商品编号
- C219017
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.161克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放；D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 5Wx1 | |
| 工作电压 | 3V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.1% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 18mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 85dB | |
| 电源纹波抑制比(PSRR) | -72dB；-80dB | |
| 效率 | 90% |
商品概述
NS4160是一款带AB类/D类工作模式切换功能、超低EMI、无需滤波器、5W单声道音频功放。通过一个控制管脚使芯片在AB类或者D类工作模式之间切换，以匹配不同的应用环境。即使工作在D类模式，NS4160采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。NS4160无需滤波器的PWM调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。NS4160内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计，高达90%的效率更加适合便携式音频产品。NS4160提供eSOP8封装，额定的工作温度范围为-40°C至85°C。
商品特性
- AB类/D类工作模式切换功能
- AB类/D类工作模式和低功耗关断模式：通过一线脉冲控制，节省主控GPIO
- 5W输出功率（VDD = 5V、2Ω负载）
- 0.1% THD（VDD = 5V、P₀ = 1W）
- 优异的全带宽EMI抑制能力
- 优异的“上电，掉电”噪声抑制
- 高达90%以上的效率(D类工作模式)
- 工作电压范围：3.0V ~ 5.5V
- 过流保护、过热保护、欠压保护
- eSOP8封装
应用领域
- 手提电脑
- 台式电脑
- 低压音响系统
