NS4268

NS4268是一款带DC音量控制，超低EMI、无需滤波器、3W双声道D类音频功放。另外，当耳机插头接入插孔时，音频功率放大器便以单端工作模式驱动立体声耳机。NS4268带DC音量控制功能，音量衰减范围可从24dB（DC_Vol = 0V时）到 - 80dB（DC_Vol = 3.54V），共有32级调节。采用先进的技术，在全带宽范围内极大地降低了EM干扰，最大限度地减少对其他部件的影响。为简化音频系统的设计，桥式联接扬声器放大模式及单端立体耳机放大模式都在同一芯片上实现。无需滤波器的PWM调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计，高达90%的效率更加适合于便携式音频产品。NS4268提供SOP16封装，额定的工作温度范围为 - 40°C至85°C。

• 3W输出功率（10% THD、5V电源、3Ω负载）
• 0.1% THD + N（0.5W输出功率、5V电源）
• 32级DC音量调节
• 优异的全带宽EM抑制能力
• 优异的“上电，掉电”噪声抑制
• 90%的效率
• 高PSRR: - 80dB（217Hz）
• 工作电压范围：2.5V ~ 5.25V
• 过流保护、过热保护、欠压保护
• 立体声耳机放大模式

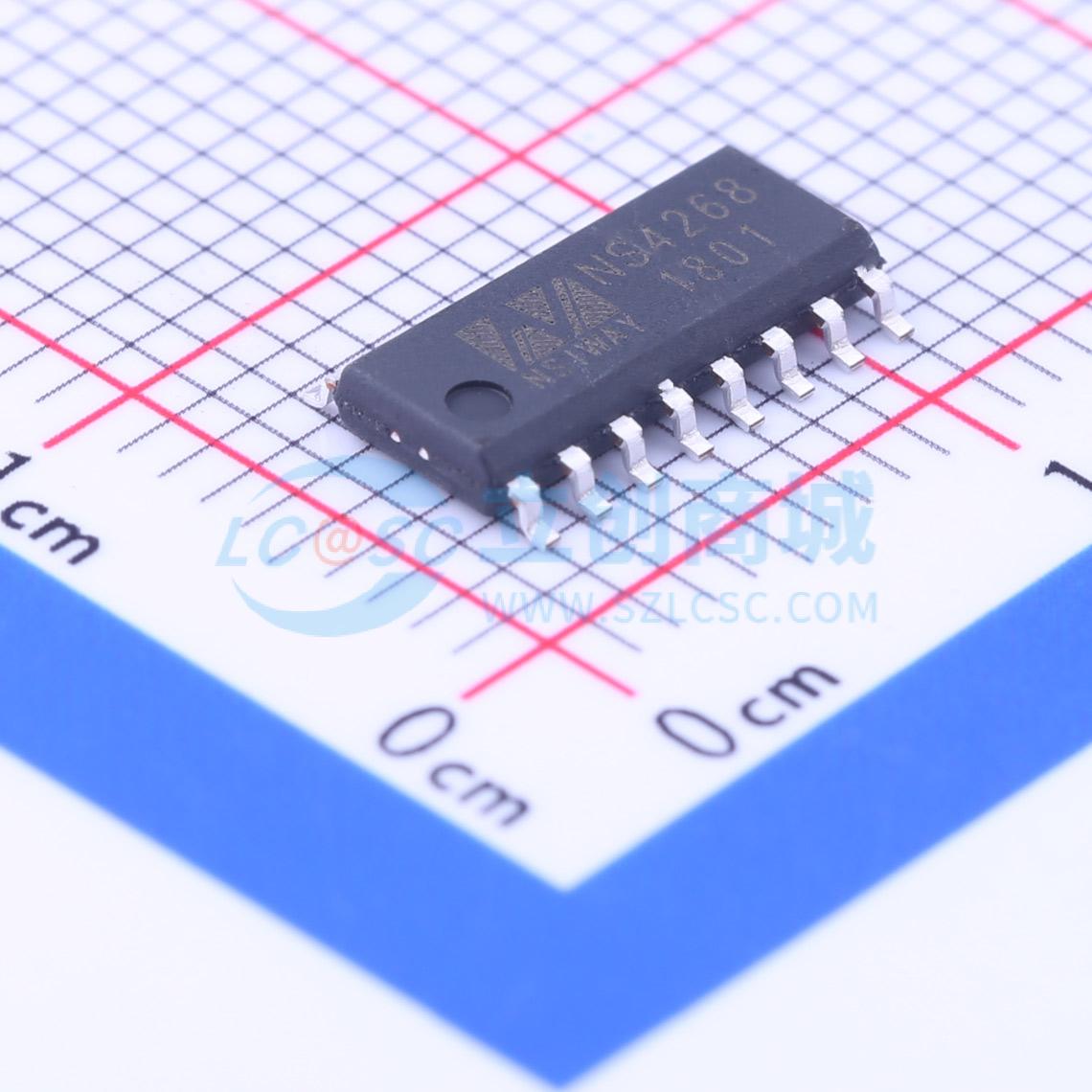

• SOP16封装

• 手提电脑
• DVD
