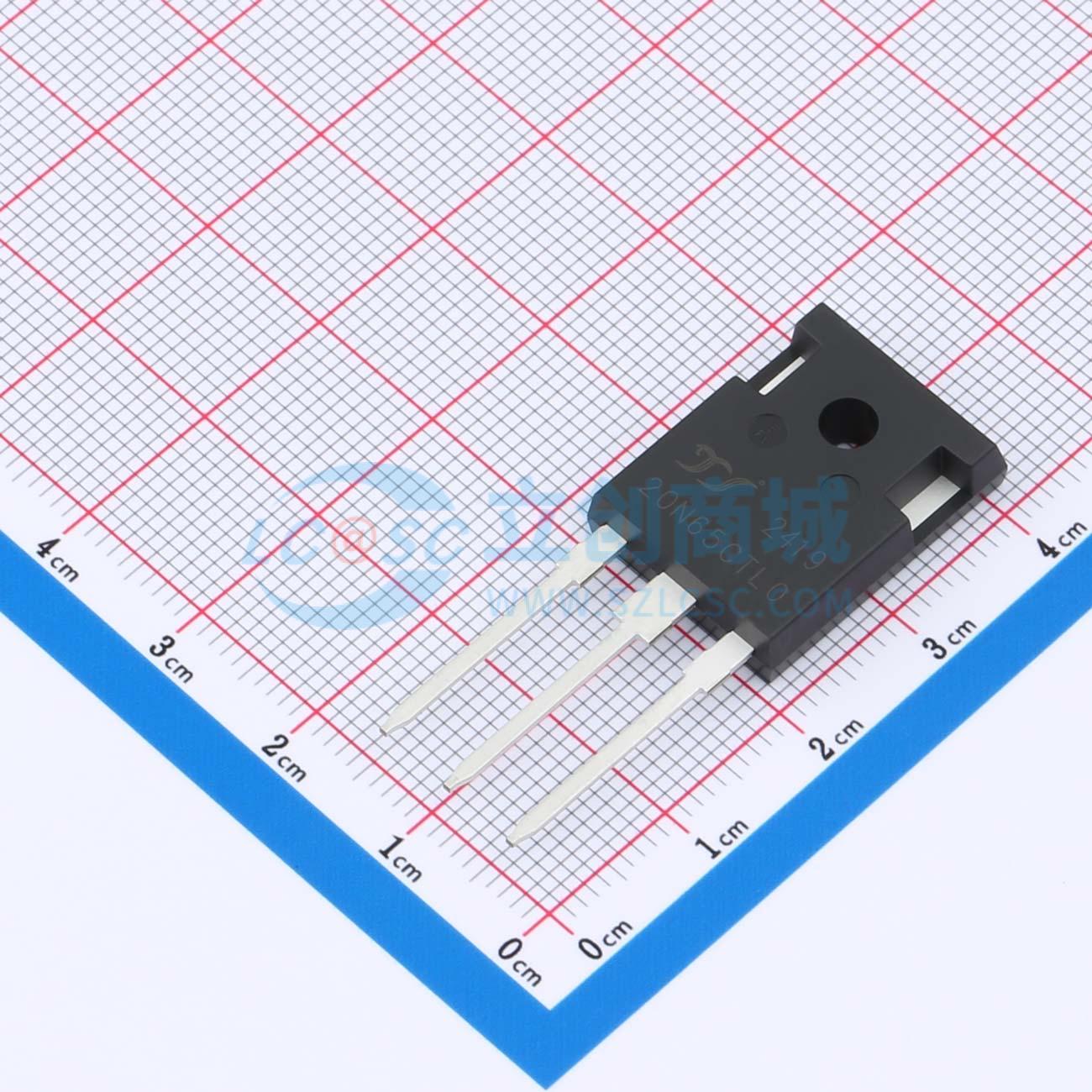

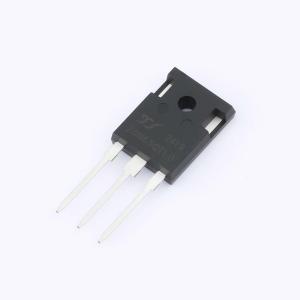

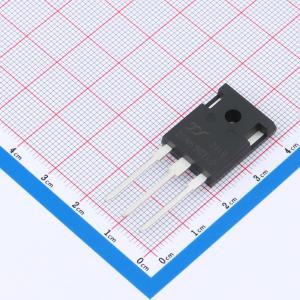

温馨提醒：图片仅供参考，商品以实物为准
DGW20N65CTL0
650V 40A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：高速平滑开关器件，适用于硬开关和软开关。 最高结温175℃。 正温度系数。 高耐用性，温度稳定。应用：软开关应用。 空调
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- DGW20N65CTL0
- 商品编号
- C20600420
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 120W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 40A | |
| 集射极饱和电压(VCE(sat)) | 1.95V@20A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@1mA | |
| 输入电容(Cies) | 900pF |
| 属性 | 参数值 | |
|---|---|---|
| 输出电容(Coes) | 0.04nF | |
| 反向传输电容(Cres) | 0.01nF | |
| 开启延迟时间(Td(on)) | 12ns | |
| 关断延迟时间(Td(off)) | 68ns | |
| 导通损耗(Eon) | 410uJ | |
| 关断损耗(Eoff) | 220uJ | |
| 工作温度 | -40℃~+175℃ |
商品特性
- 适用于硬开关和软开关的高速平滑开关器件
- 最高结温175°C
- 正温度系数
- 高耐用性，温度稳定
应用领域
- 软开关应用
- 空调
- 电机驱动逆变器
