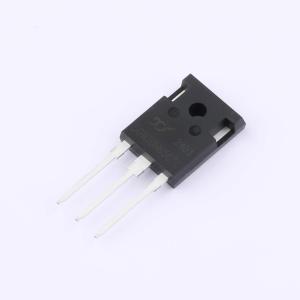

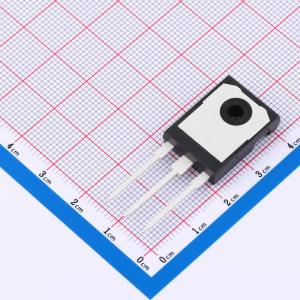

温馨提醒：图片仅供参考，商品以实物为准
DGW30N65CTL
650V 30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低开关损耗。 最高结温175℃。 正温度系数。 高耐用性，温度稳定。 高短路能力（10μs）。应用：电机驱动逆变器。 交流和直流伺服驱动放大器
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- DGW30N65CTL
- 商品编号
- C20600422
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.333333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 187W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 30A | |
| 集射极饱和电压(VCE(sat)) | 2.15V@30A,15V | |
| 栅极阈值电压(Vge(th)) | 4.1V@0.43mA | |
| 栅极电荷量(Qg) | 150nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.14nF | |
| 反向传输电容(Cres) | 50pF | |
| 开启延迟时间(Td(on)) | 40ns | |
| 关断延迟时间(Td(off)) | 120ns | |
| 导通损耗(Eon) | 920uJ | |
| 关断损耗(Eoff) | 400uJ | |
| 工作温度 | -40℃~+175℃ |
商品特性
- 低开关损耗
- 最高结温175°C
- 正温度系数
- 高耐用性，温度稳定
- 高短路能力（10μs）
应用领域
- 电机驱动逆变器
- 交流和直流伺服驱动放大器
- 不间断电源
- 运动/伺服控制
