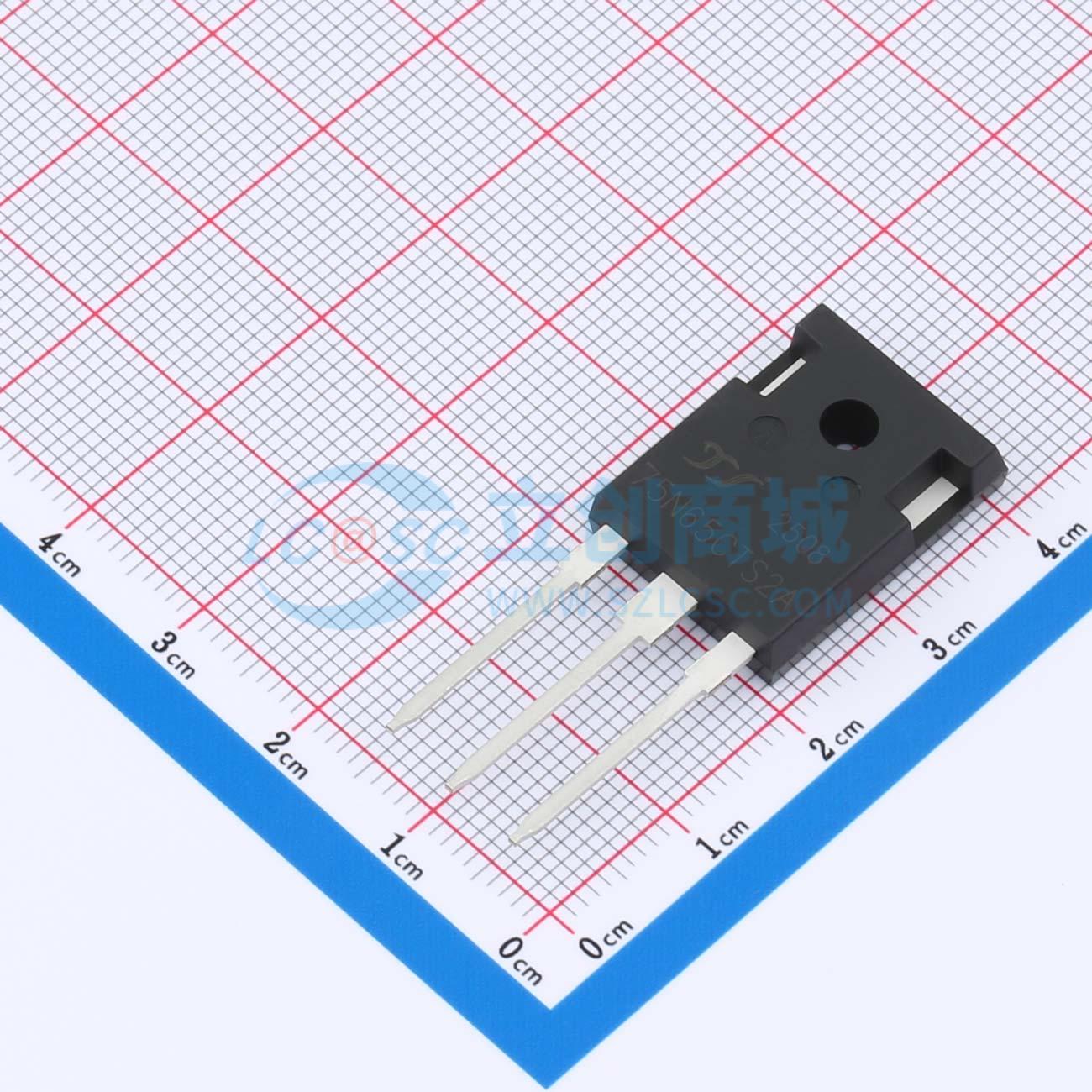

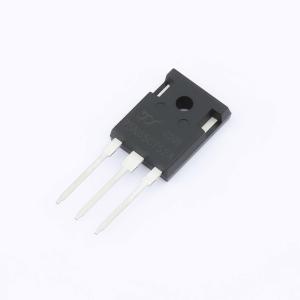

温馨提醒：图片仅供参考，商品以实物为准
DGW75N65CTS2A
650V 85A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速平滑开关器件，适用于硬开关和软开关。 最高结温175℃。 正温度系数。 高耐用性，温度稳定。应用：谐振转换器。 不间断电源
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- DGW75N65CTS2A
- 商品编号
- C20600438
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.353333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 85A | |
| 耗散功率(Pd) | 428W | |
| 正向脉冲电流(Ifm) | 300A | |
| 集射极饱和电压(VCE(sat)) | 1.75V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 3.2V@0.75mA |
| 属性 | 参数值 | |
|---|---|---|
| 开启延迟时间(Td(on)) | 32ns | |
| 关断延迟时间(Td(off)) | 121ns | |
| 导通损耗(Eon) | 3.12mJ | |
| 关断损耗(Eoff) | 1.11mJ | |
| 反向恢复时间(Trr) | 160ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 0.04nF |
