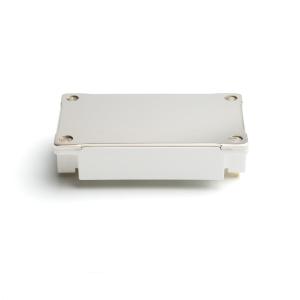

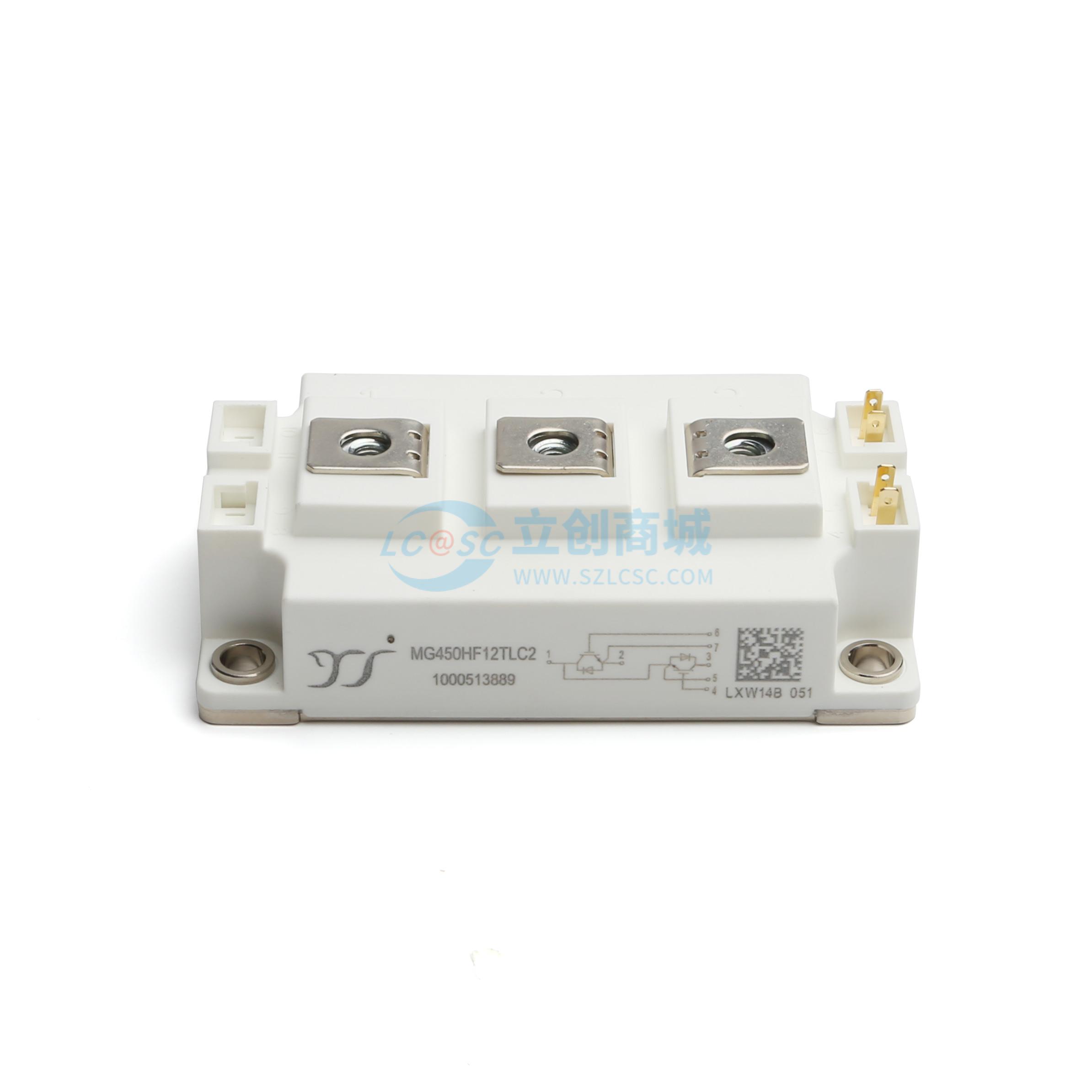

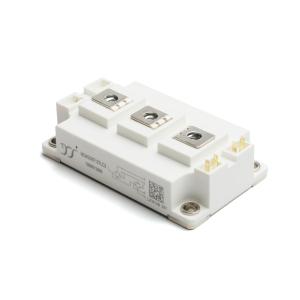

温馨提醒：图片仅供参考，商品以实物为准
MG450HF12TLC2
1.2kV 450A
- 描述
- 特性：采用沟槽技术实现低Vce(sat)。 低开关损耗，特别是Eoff。 Vce(sat)具有正温度系数。 高短路能力（10us）。 包含超快速软恢复反并联FWD。 低电感封装。应用：运动/伺服控制。 高频开关应用
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- MG450HF12TLC2
- 商品编号
- C20602007
- 商品封装
- C2
- 包装方式
- 盒装
- 商品毛重
- 317.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 2.307kW | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 450A | |
| 集射极饱和电压(VCE(sat)) | 2.25V@450A,15V | |
| 栅极阈值电压(Vge(th)) | 5.2V@12mA | |
| 栅极电荷量(Qg) | 3.62uC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 25nF | |
| 反向传输电容(Cres) | 1.1nF | |
| 开启延迟时间(Td(on)) | 161ns | |
| 关断延迟时间(Td(off)) | 502ns | |
| 导通损耗(Eon) | 23.2mJ | |
| 关断损耗(Eoff) | 28.5mJ | |
| 工作温度 | -40℃~+150℃ |
商品特性
- 采用沟槽技术，具有低 Vce(sat)
- 低开关损耗，尤其是 Eoff
- Vce(sat) 具有正温度系数
- 高短路能力（10μs）
- 包含超快速且软恢复的反并联 FWD
- 低电感封装
- 最高结温 175°C
应用领域
- 运动/伺服控制
- 高频开关应用
- 不间断电源（UPS）
- 焊接机
