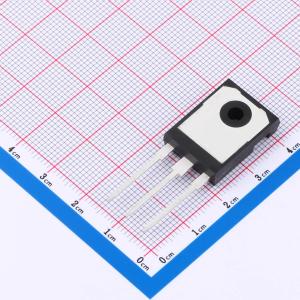

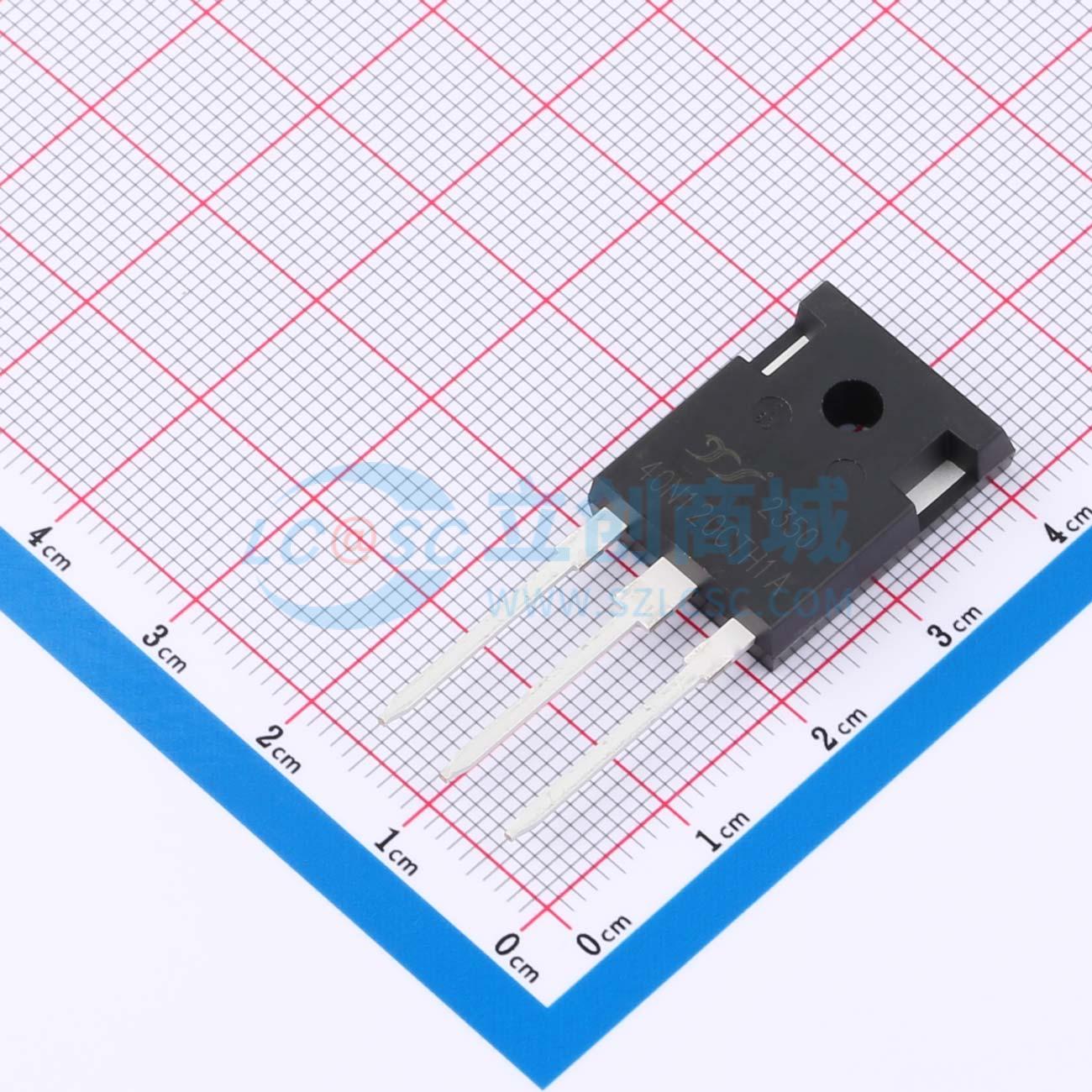

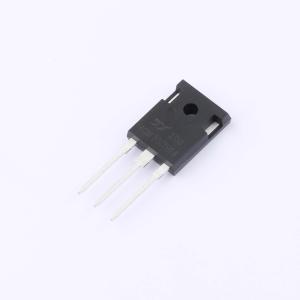

温馨提醒：图片仅供参考，商品以实物为准
DGW40N120CTH1A
1.2kV 80A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：高击穿电压至1200V，提高可靠性。 最高结温175℃。 正温度系数。 包含快速软恢复反并联FWD。应用：高频开关应用。 谐振转换器
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- DGW40N120CTH1A
- 商品编号
- C20600423
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.353333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 375W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 80A | |
| 集射极饱和电压(VCE(sat)) | 2.15V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 5.2V@1.4mA | |
| 栅极电荷量(Qg) | 0.27uC@15V | |
| 输入电容(Cies) | 5.52nF |
| 属性 | 参数值 | |
|---|---|---|
| 反向传输电容(Cres) | 0.05nF | |
| 开启延迟时间(Td(on)) | 60ns | |
| 关断延迟时间(Td(off)) | 200ns | |
| 导通损耗(Eon) | 5.13mJ | |
| 关断损耗(Eoff) | 1.38mJ | |
| 反向恢复时间(Trr) | 229ns | |
| 工作温度 | -40℃~+175℃ |
商品特性
- 高达1200V的高击穿电压，提高可靠性
- 最高结温175°C
- 正温度系数
- 包含快速软恢复反并联FWD
应用领域
- 高频开关应用
- 谐振转换器
- 不间断电源
- 焊接转换器
