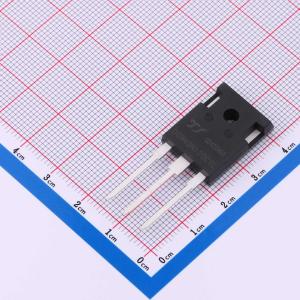

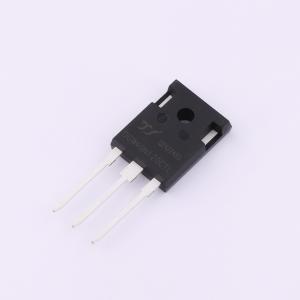

DGW40N120CTLQ
1.2kV 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低集电极-发射极饱和电压。 最高结温 175℃。 通过 AEC-Q101 认证。 包含快速软恢复反并联 FWD。 高短路能力（10μs）。 符合 RoHS 标准。应用：汽车和工业通用逆变器。 交流和直流伺服驱动放大器
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- DGW40N120CTLQ
- 商品编号
- C20600427
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.975克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 428W | |
| 集射极饱和电压(VCE(sat)) | 2.4V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 4.8V@1.4mA | |
| 栅极电荷量(Qg) | 0.33uC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.5nF@25V | |
| 开启延迟时间(Td(on)) | 45ns | |
| 关断延迟时间(Td(off)) | 180ns | |
| 导通损耗(Eon) | 3.8mJ | |
| 关断损耗(Eoff) | 1.7mJ | |
| 反向恢复时间(Trr) | 439ns | |
| 工作温度 | -40℃~+175℃ |
