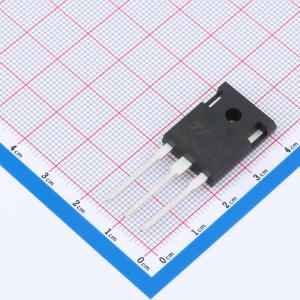

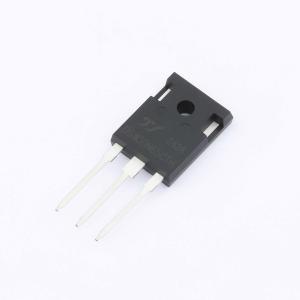

温馨提醒：图片仅供参考，商品以实物为准
DGW30N65CTH
650V 60A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低开关损耗。 最高结温175℃。 正温度系数。 高耐用性，温度稳定。 高短路能力(5μs)。应用：高频开关应用。 医疗应用
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- DGW30N65CTH
- 商品编号
- C20600421
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.373333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 187W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 60A | |
| 集射极饱和电压(VCE(sat)) | 2.4V@30A,15V | |
| 栅极阈值电压(Vge(th)) | 4.1V@0.43mA | |
| 栅极电荷量(Qg) | 0.15uC@15V | |
| 输入电容(Cies) | 1.16nF |
| 属性 | 参数值 | |
|---|---|---|
| 反向传输电容(Cres) | 0.05nF | |
| 开启延迟时间(Td(on)) | 8ns | |
| 关断延迟时间(Td(off)) | 80ns | |
| 导通损耗(Eon) | 1.05mJ | |
| 关断损耗(Eoff) | 490uJ | |
| 反向恢复时间(Trr) | 42ns | |
| 工作温度 | -40℃~+175℃ |
商品特性
- 低开关损耗
- 最高结温175°C
- 正温度系数
- 高耐用性，温度稳定
- 高短路能力（5微秒）
应用领域
- 高频开关应用
- 医疗应用
- 不间断电源
- 运动/伺服控制
