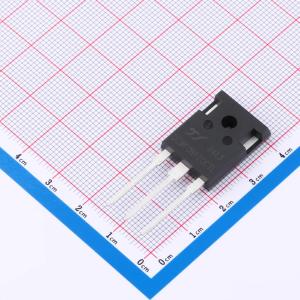

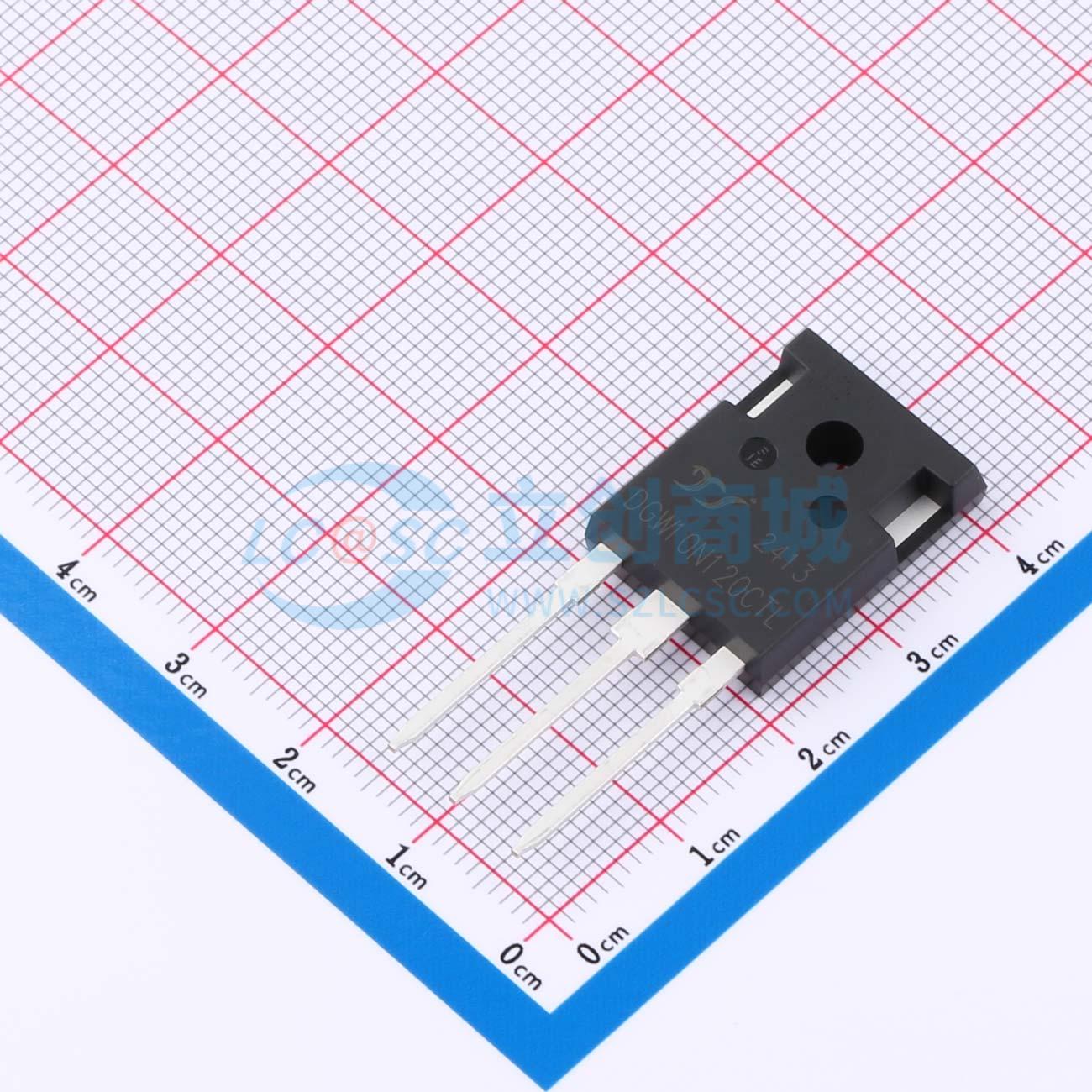

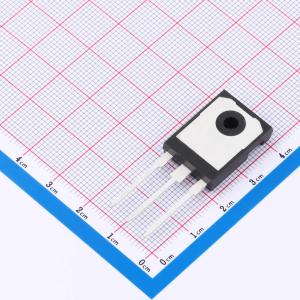

DGW10N120CTL
1.2kV 20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低VCE(sat)沟槽-场截止（FS）IGBT技术。 最高结温175℃。 正温度系数。 包含快速软恢复反并联续流二极管（FWD）。 高短路能力（10μs）。应用：电机驱动逆变器。 交流和直流伺服驱动放大器
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- DGW10N120CTL
- 商品编号
- C20600418
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.326667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 157W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 20A | |
| 集射极饱和电压(VCE(sat)) | 2.2V@10A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@500uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 0.08uC@15V | |
| 反向传输电容(Cres) | 0.035nF | |
| 开启延迟时间(Td(on)) | 85ns | |
| 关断延迟时间(Td(off)) | 262ns | |
| 导通损耗(Eon) | 980uJ | |
| 关断损耗(Eoff) | 480uJ | |
| 工作温度 | -40℃~+175℃ |
商品特性
- 低VCE(sat)沟槽 - FS IGBT技术
- 最高结温175°C
- 正温度系数
- 包含快速软恢复反并联FWD
- 高短路承受能力（10μs）
应用领域
- 电机驱动逆变器
- 交直流伺服驱动放大器
- 不间断电源
