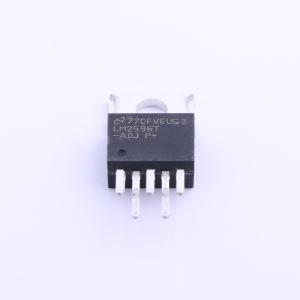

LM2596T-ADJ/NOPB
3A 150kHz 降压型开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2596系列稳压器是单片集成电路,提供所有用于降压开关稳压器的主动功能。这些器件能够驱动3A负载,具有出色的线路和负载调节性能。提供3.3V、5V、12V和可调输出版本。工作在150kHz固定频率,需要最少的外部组件。具有内部频率补偿和固定频率振荡器。封装包括标准5引脚TO-220和5引脚TO-263表面贴装封装。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2596T-ADJ/NOPB
- 商品编号
- C21149
- 商品封装
- TO-220-5(T)
- 包装方式
- 管装
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 1.2V~37V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品特性
- 提供3.3V、5V、12V及可调输出版本
- 可调版本输出电压范围为1.2V至37V，在电源和负载条件下最大误差±4%
- 提供TO - 220和TO - 263封装
- 保证3A输出负载电流
- 输入电压范围最高达40V
- 仅需4个外部元件
- 出色的电源和负载调节特性
- 150 kHz固定频率内部振荡器
- 具备TTL关断功能
- 低功耗待机模式，典型电流80 μA
- 高效率
- 使用常见的标准电感
- 具备热关断和限流保护功能
- LM2596系列稳压器是单片集成电路，为降压型开关稳压器提供所有有源功能，能够驱动3A负载，且具有出色的电源和负载调节能力
- 所需外部元件数量最少，这些稳压器使用简单，内置频率补偿和固定频率振荡器
- LM2596系列工作在150 kHz开关频率下，因此与低频开关稳压器相比，所需的滤波元件尺寸更小
- 多家不同制造商提供专为LM2596系列优化的标准电感系列
- 在指定输入电压和输出负载条件下，输出电压保证公差为±4%，振荡器频率公差为±15%
- 具备外部关断功能，典型待机电流为80 μA
- 自保护功能包括为输出开关提供两级降频限流保护，以及在故障条件下实现过热关断以提供全面保护
应用领域
- 简单高效的降压型稳压器
- 板载开关稳压器
- 正转负转换器
