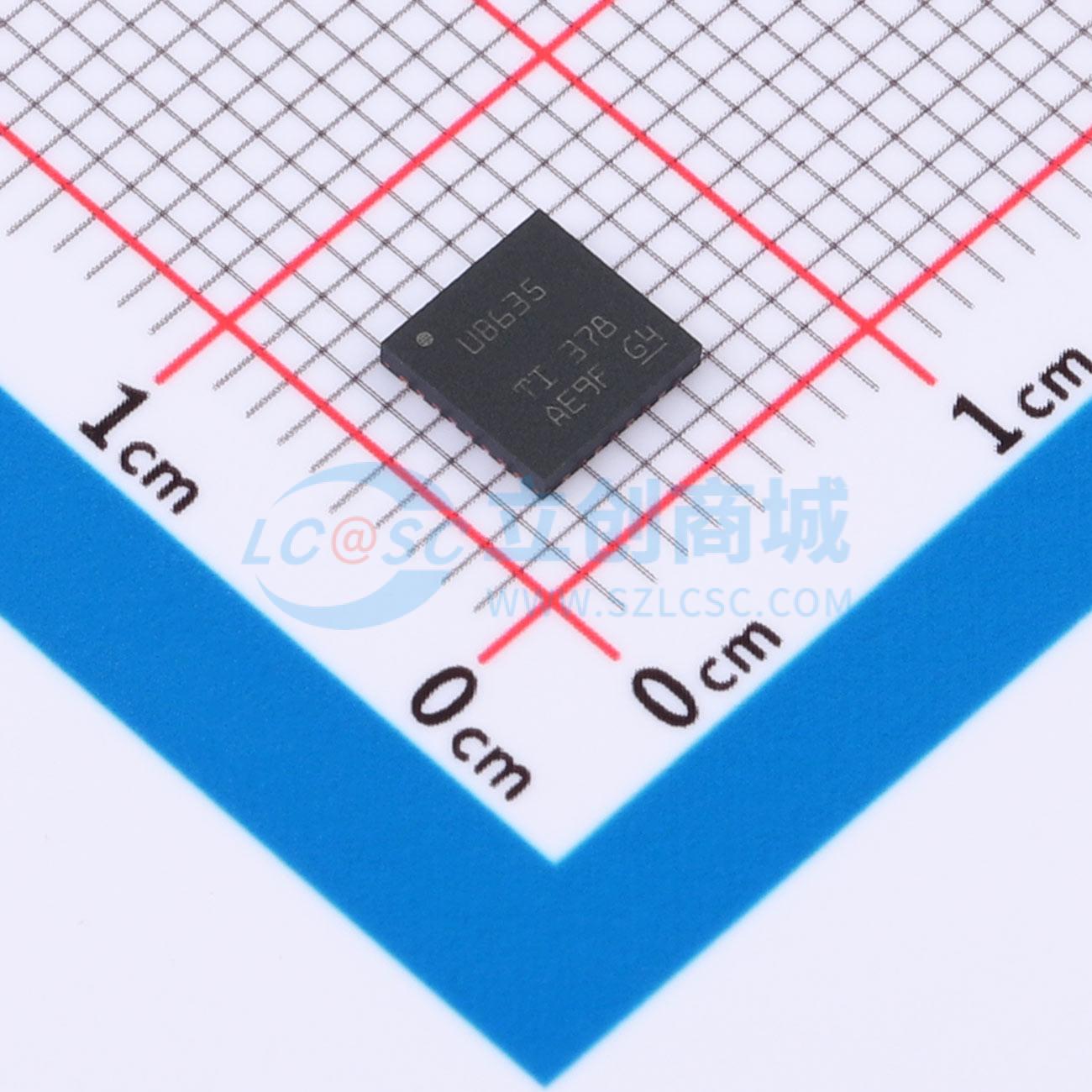

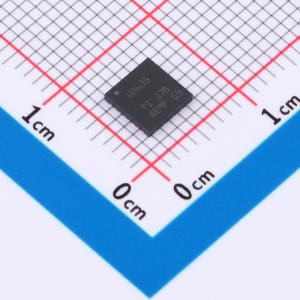

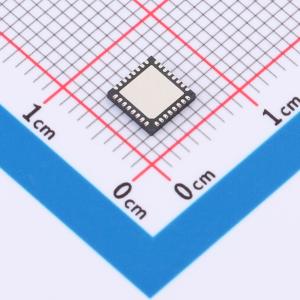

DS90UB635TRHBRQ1

DS90UB635-Q1 串行器是 FPDLink III 器件家族的一部分，旨在支持高速原始数据传感器，包括 60 帧/秒的 230 万像素成像器、30 帧/秒的 400 万像素相机、卫星雷达、激光雷达和飞行时间（ToF）传感器。该芯片提供 4.16 Gbps 的前向通道和超低延迟的 50 Mbps 双向控制通道，并支持通过单根同轴电缆（PoC）或屏蔽双绞线（STP）供电。DS90UB635-Q1 具备先进的数据保护和诊断功能，以支持高级驾驶辅助系统（ADAS）和自动驾驶。与配套的解串器配合使用时，DS90UB635-Q1 可实现精确的多摄像头传感器时钟和传感器同步。 DS90UB635-Q1 完全符合 AEC-Q100 标准，工作温度范围为 -40℃ 至 105℃。该串行器采用 5 毫米 × 5 毫米的小型 VQFN 封装，适用于空间受限的传感器应用。

• 符合 AEC-Q100 汽车应用标准：
  • 器件温度等级 2：环境工作温度范围为 -40℃ 至 +105℃
• 符合 ISO 10605 和 IEC 61000-4-2 静电放电（ESD）标准
• 支持同轴供电（PoC）的兼容收发器
• 4.16 Gbps 级串行器支持高速传感器，包括全高清 1080p、230 万像素、60 帧/秒和 400 万像素、30 帧/秒的成像器
• 符合 D-PHY v1.2 和 CSI-2 v1.3 标准的系统接口
• 多达 4 条数据通道，每条通道速率为 600 Mbps - 832 Mbps
• 支持多达四个虚拟通道
• 精确的多摄像头时钟和同步
• 灵活的可编程输出时钟发生器
• 先进的数据保护和诊断功能，包括循环冗余校验（CRC）数据保护、传感器数据完整性检查、I2C 写保护、电压和温度测量、可编程报警、内置自测试（BIST）、模式生成和线路故障检测
• 支持单端同轴电缆或屏蔽双绞线（STP）电缆
• 超低延迟的双向 I2C 和通用输入输出（GPIO）控制通道，可实现从电子控制单元（ECU）对图像信号处理器（ISP）的控制
• 单 1.8 V 电源供电
• 低功耗（典型值为 0.28 W）
• 超低延迟的双向 I2C 和 GPIO 控制通道，可实现从 ECU 对 ISP 的控制
• 独特的裸片 ID，用于防伪
• 与 DS90UB638-Q1 解串器和 DS90UB662-Q1 集线器兼容
• 5 毫米 × 5 毫米的小型 VQFN 封装和 PoC 解决方案尺寸，适用于紧凑型相机模块设计

• 高级驾驶辅助系统（ADAS）
• 环视系统（SVS）
• 摄像头监控系统（CMS）
• 前视摄像头（FC）
• 驾驶员监控系统（DMS）
• 后视摄像头（RVC）
• 飞行时间（ToF）传感器模块
• 侧视镜显示屏（SMD）
• 汽车卫星雷达模块
• 安全与监控
• 工业和医疗成像
