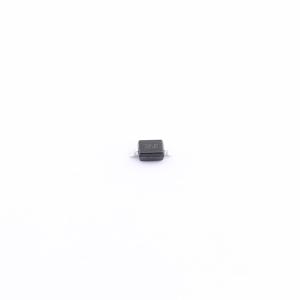

温馨提醒：图片仅供参考，商品以实物为准
ESD1LIN24DYFR
单通道低电容双向ESD保护器件
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD1LIN24 采用 SOD-323 封装的 3pF ±24V ±30kV ESD 保护二极管
- 品牌名称
- TI(德州仪器)
- 商品型号
- ESD1LIN24DYFR
- 商品编号
- C20345389
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 42V | |
| 峰值脉冲电流(Ipp) | 4.3A@8/20us | |
| 峰值脉冲功率(Ppp) | 159.1W@8/20us | |
| 击穿电压 | 35.5V；35.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.3pF |
商品概述
ESD1LIN24是一款用于本地互连网络（LIN）的单通道低电容双向ESD保护器件。该器件经测试可消散超过IEC 61000 - 4 - 2国际标准规定的最大水平的接触式ESD冲击（±30 kV接触放电、±30 kV气隙放电）。低动态电阻和低钳位电压有助于保护系统免受瞬态事件影响。这种保护在需要高度稳健性和可靠性的安全系统中至关重要。
商品特性
- IEC 61000 - 4 - 2 4级ESD保护：±30 kV接触放电、±30 kV气隙放电
- 强大的浪涌保护：IEC 61000 - 4 - 5（8/20 µs）：4.3 A
- 24 V工作电压
- 双向ESD保护
- 低钳位电压保护下游组件
- 温度范围：-55℃至+150℃
- I/O电容 = 2.3 pF（典型值）
- 采用行业标准封装：SOD - 323（DYF）
- 有引脚封装适用于自动光学检测（AOI）
应用领域
- USB功率传输（USB - PD）VBUS保护
- IO保护
- 工业控制网络：本地互连网络（LIN）
- 单线CAN ESD保护
- DeviceNet
- 智能配电系统
