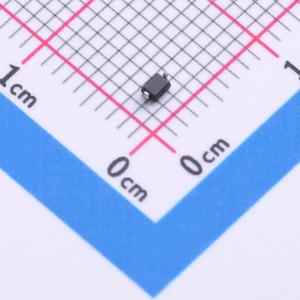

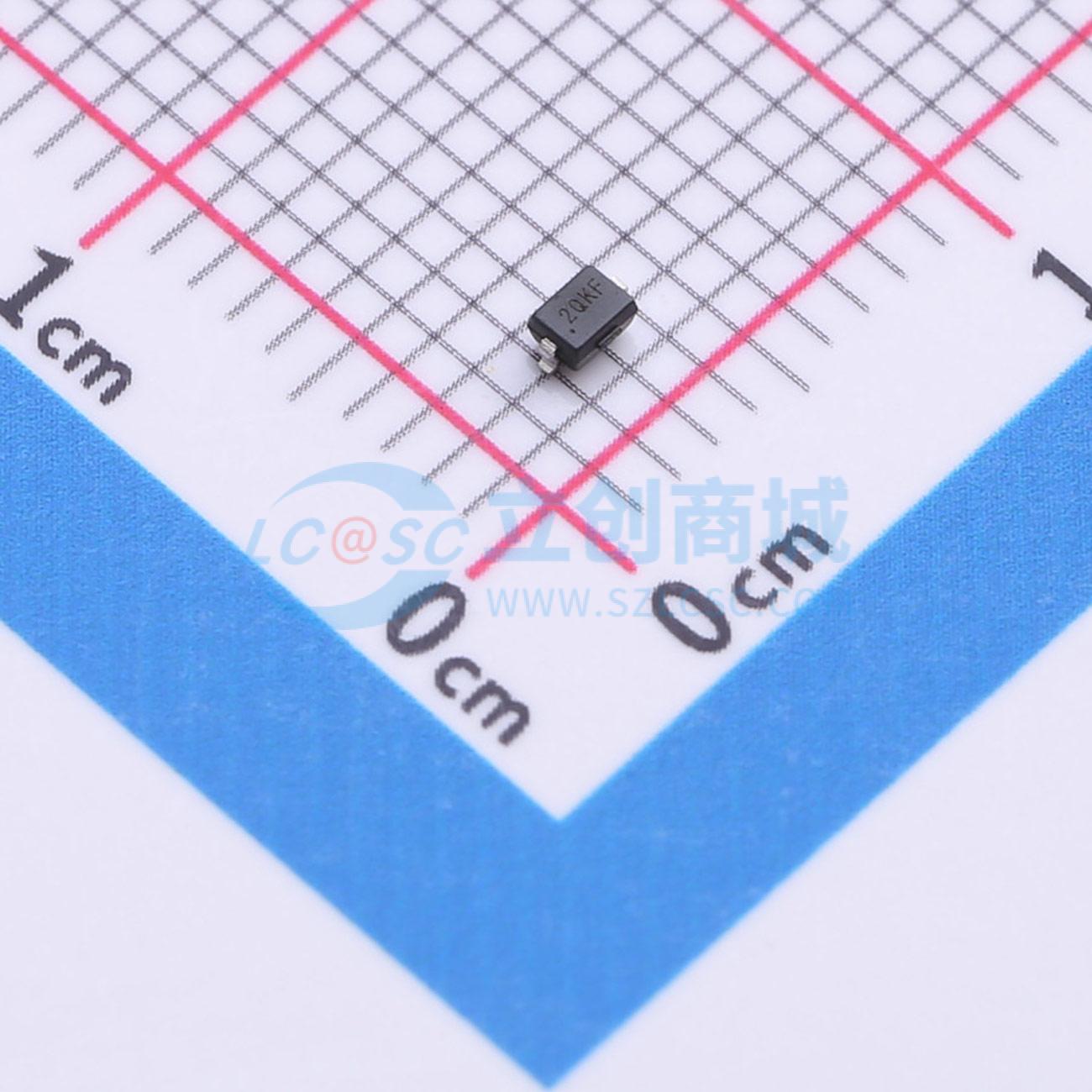

温馨提醒：图片仅供参考，商品以实物为准

ESD1LIN24DYFRQ1

双向 24V 4.3A@8/20us

描述: ESD1LIN24-Q1 适用于 LIN 接口且采用 SOD-323 封装的汽车类 2.3pF、±24V、±30kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: ESD1LIN24DYFRQ1
商品编号: C20345390
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.027779克(g)

商品参数

商品概述

ESD1LIN24-Q1、ESD751-Q1和ESD761-Q1是用于本地互连网络（LIN）的单通道低电容双向ESD保护器件。这些器件的额定值分别可消散超过IEC 61000-4-2国际标准规定的最高水平的接触式ESD冲击（±30 kV接触、±30 kV气隙）、（±22 kV接触、±22 kV气隙）和（±15 kV接触、±15 kV气隙）。低动态电阻和低钳位电压有助于保护系统免受瞬态事件的影响。这种保护至关重要，因为汽车系统在控制安全设备时需要高度的稳健性和可靠性。 ESD1LIN24-Q1和ESD751-Q1均提供有引脚封装，便于布线。

商品特性

IEC 61000-4-2 4级ESD保护：
- ±30 kV、±22 kV或±15 kV接触放电
- ±30 kV、±22 kV或±15 kV气隙放电
ISO 10605（330 pF、330 Ω）ESD保护：
- ±30 kV、±22 kV或±15 kV接触放电
- ±30 kV、±22 kV或±15 kV气隙放电
24 V工作电压
双向ESD保护
低钳位电压保护下游组件
通过AEC-Q101认证
温度范围：-55℃至+150℃
I/O电容 = 2.3 pF、1.6 pF或1.1 pF（典型值）
提供行业标准封装：SOD-323（DYF）、SOD-523（DYA）和0402尺寸无引脚封装（DPY）
有引脚封装用于自动光学检测（AOI）

应用领域

汽车车内网络：本地互连网络（LIN）单线路CAN ESD保护
工业控制网络：DeviceNet智能配电系统

数据手册PDF

放大查看下载PDF

交货周期

订货83-85个工作日

购买数量

(3000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交28单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	24V
	钳位电压	37V
	峰值脉冲电流(Ipp)	4.3A@8/20us
	峰值脉冲功率(Ppp)	159W@8/20us
	击穿电压	35.5V

	属性	参数值
	反向电流(Ir)	50nA
	通道数	单路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	2.3pF
