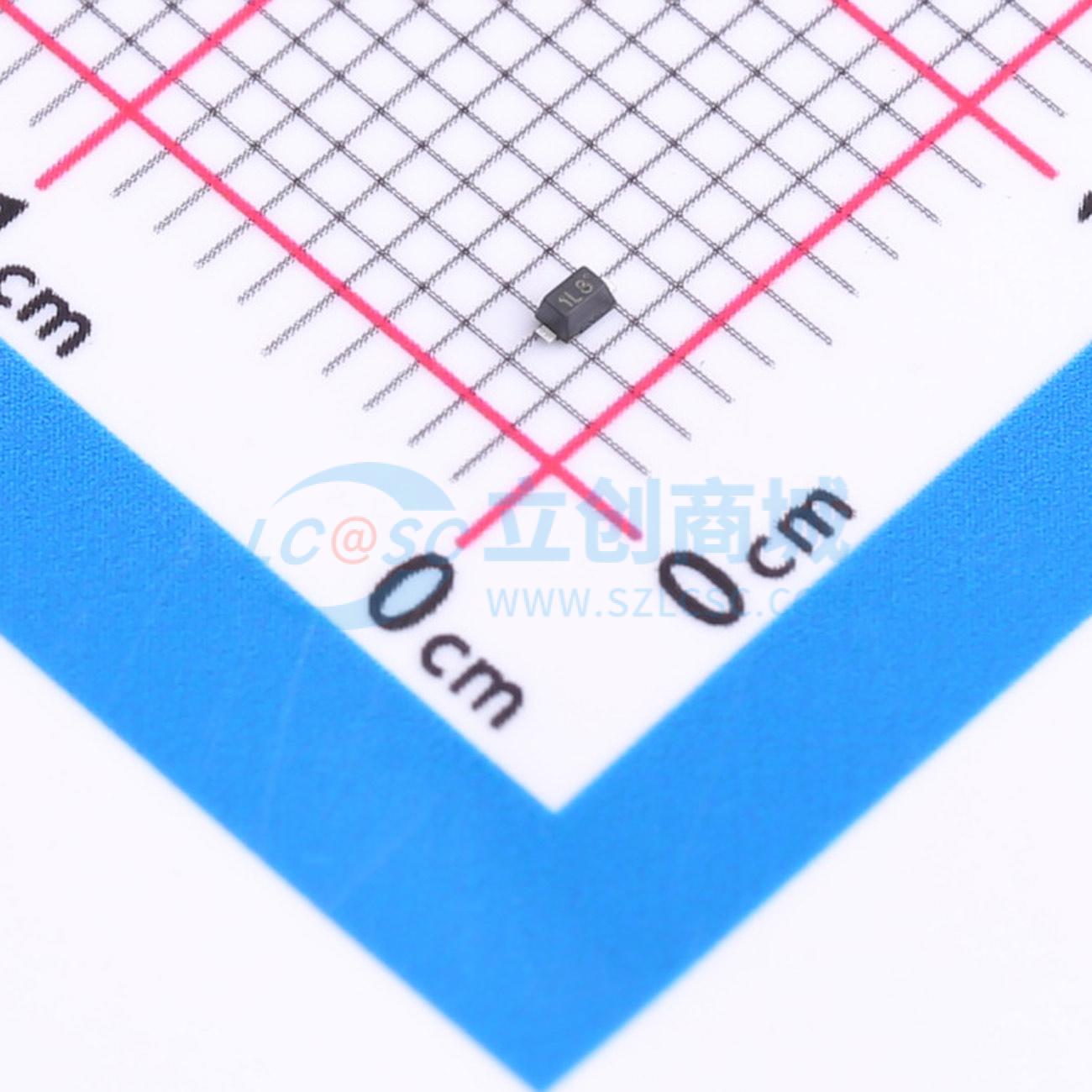

温馨提醒：图片仅供参考，商品以实物为准

ESD321DYAR

单向TVS 3.6V截止峰值浪涌电流：6A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD321 适用于 USB 2.0、具有 6.8V 16A TLP 钳位的 0.9pF 3.6V ±30kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: ESD321DYAR
商品编号: C20345394
商品封装: SOT-5X3
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

ESD321是一款单向TVS静电保护二极管，具有低动态电阻和低钳位电压的特点。根据IEC 61000 - 4 - 2国际标准，ESD321可承受高达±30 kV的静电冲击（高于4级）。超低的动态电阻（0.13 Ω）和极低的钳位电压（在16 A传输线脉冲测试下为6.8 V）确保了系统级的瞬态事件防护能力。该器件的IO电容低至0.9 pF，适用于保护如USB 2.0和10/100/1000 Mbps以太网等接口。 ESD321采用行业标准的0402（DPY/DFN1006P2）和SOD - 523（DYA）封装。

商品特性

IEC 61000 - 4 - 2 4级静电保护：±30 kV接触放电，±30 kV空气间隙放电
IEC 61000 - 4 - 4电快速瞬变脉冲群保护：80 A（5/50 ns）
IEC 61000 - 4 - 5浪涌保护：6 A（8/20 μs）
IO电容：0.9 pF（典型值）
直流击穿电压：4.5 V（最小值）
低泄漏电流：0.1 nA（典型值）
极低的静电钳位电压：在16 A传输线脉冲测试下为6.8 V（I/O到地）
动态电阻：0.13 Ω（I/O到地）
工业温度范围：-40℃至+125℃
行业标准的0402（DFN1006P2）和SOD - 523封装

应用领域

终端设备：

可穿戴设备
工业和服务机器人
笔记本电脑和台式机
手机和平板电脑
机顶盒
数字视频录像机和网络视频录像机
电视和显示器
电子销售点系统接口：
USB 2.0/1.1
通用输入输出接口
10/100/1000 Mbps以太网
按钮
音频

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	3.6V
	钳位电压	6.8V
	峰值脉冲电流(Ipp)	6A@8/20us
	峰值脉冲功率(Ppp)	40W@8/20us
	击穿电压	7.5V

	属性	参数值
	反向电流(Ir)	100pA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.9pF
