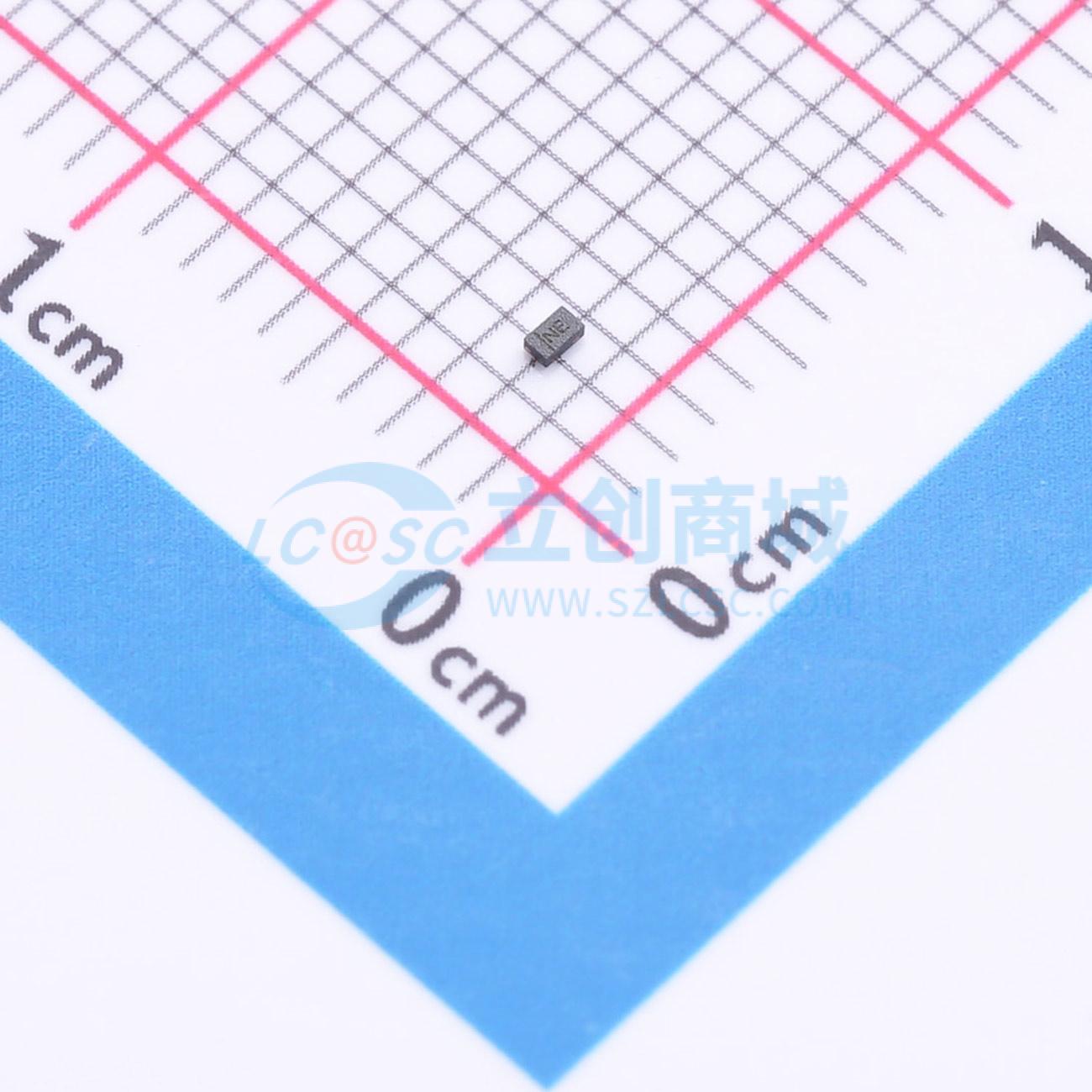

温馨提醒：图片仅供参考，商品以实物为准

ESD761DPYR

双向 24V 1.8A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD761 适用于 USB 电力输送的 1.1pF、±24V、±15kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: ESD761DPYR
商品编号: C20345399
商品封装: X1-SON-2(0.6x1)
包装方式: 编带
商品毛重: 0.010912克(g)

商品参数

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	24V
	钳位电压	36.3V
	峰值脉冲电流(Ipp)	1.8A@8/20us
	峰值脉冲功率(Ppp)	65W@8/20us
	击穿电压	35.5V；35.5V

商品概述

ESD751和ESD761是用于USB供电（USB-PD）的单通道低电容双向ESD保护器件。这两款器件分别能够消散超过IEC 61000 - 4 - 2国际标准规定的最大水平的接触式ESD冲击（±22 kV接触放电、±22 kV空气间隙放电）和（±15 kV接触放电、±15 kV空气间隙放电）。低动态电阻和低钳位电压有助于保护系统免受瞬态事件的影响。这种保护至关重要，因为工业系统需要高度的稳定性和可靠性。

商品特性

IEC 61000 - 4 - 2四级ESD保护：
- ±22 kV或±15 kV接触放电
- ±22 kV或±15 kV空气间隙放电
强大的浪涌保护：
- IEC 61000 - 4 - 5（8/20 μs）：2.8 A或1.8 A
24 V工作电压
双向ESD保护
低钳位电压保护下游组件
温度范围：-55℃至+150℃
I/O电容 = 1.6 pF或1.1 pF（典型值）
提供标准引脚封装和0402封装尺寸：SOD - 523（DYA）和X1SON（DPY）
引脚封装可用于自动光学检测（AOI）

应用领域

USB供电（USB - PD）
VBUS保护、I/O保护
DeviceNet
智能配电系统
4/20 mA电路
PLC浪涌保护
ADC浪涌保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	反向电流(Ir)	50nA
	通道数	单路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	1.1pF
