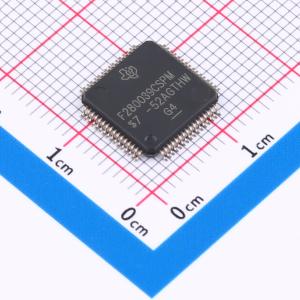

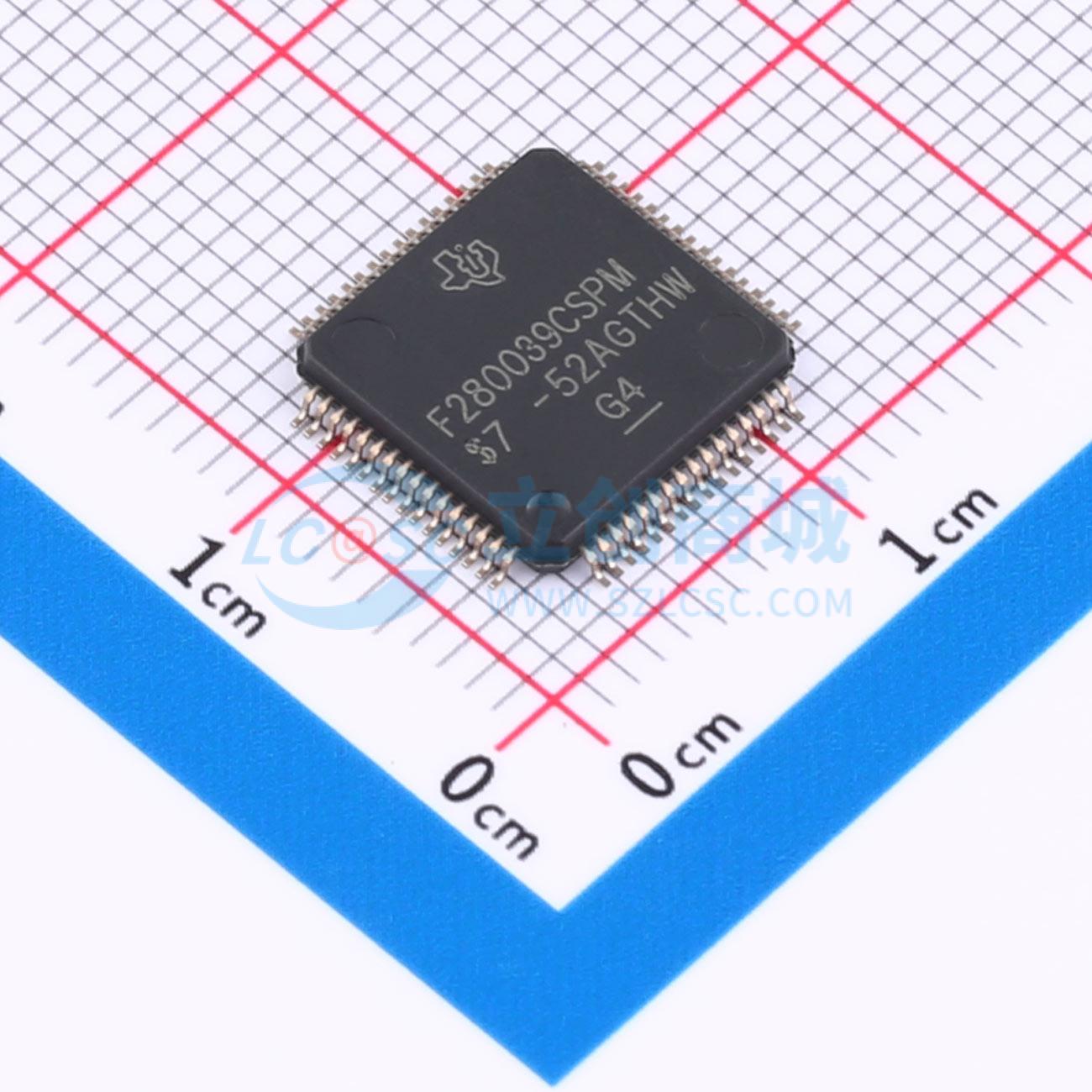

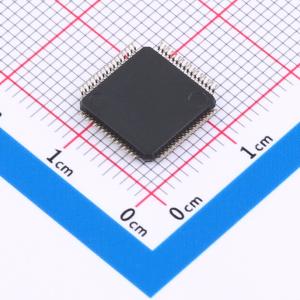

温馨提醒：图片仅供参考，商品以实物为准
F280039CSPMR
实时微控制器具备CAN总线、浮点运算单元和模拟系统等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- F280039CSPMR
- 商品编号
- C20345419
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.485克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | C28x | |
| CPU最大主频 | 120MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 384KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 69KB | |
| EEPROM容量 | - |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 30 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 窗口看门狗(WWDG)；欠压检测(BOR/LVD/LVR/LVI)；硬件奇偶校验；内置通用定时器；内置温度传感器；硬件CRC；硬件ECC校验；集成LDO |
商品特性
- 采用TMS320C28x 32位DSP内核，工作频率120 MHz
- 搭载IEEE 754浮点单元（FPU）
- 支持快速整数除法（FINTDIV）
- 集成三角数学单元（TMU）
- 支持非线性比例积分微分（NLPID）控制
- 集成CRC引擎与指令（VCRC）
- 支持十个硬件断点（搭配ERAD）
- 集成可编程控制律加速器（CLA）
- CLA工作频率120 MHz，支持IEEE 754单精度浮点指令，可独立于主CPU执行代码
- 片内集成存储器资源
- 384KB (192KW) 带ECC保护的闪存，分布在三个独立存储区
- 69KB (34.5KW) 带ECC保护的RAM
- 支持JTAGLOCK安全功能
- 支持零引脚启动
- 支持双区安全
- 内置两个10-MHz振荡器
- 支持晶体振荡器或外部时钟输入
- 集成窗口看门狗定时器模块
- 集成时钟缺失检测电路
- 集成双时钟比较器（DCC）
- 采用3.3-V I/O设计
- 内部生成VREG允许单电源设计
- 集成掉电复位（BOR）电路
- 集成6通道直接存储器访问（DMA）控制器
- 提供55个独立可编程复用通用输入输出（GPIO）引脚
- 模拟引脚支持23路数字输入
- 模拟引脚支持2个数字输入输出（AGPIO）
- 集成增强型外设中断扩展（ePIE）
- 支持多种低功耗模式（LPM）
- 集成嵌入式实时分析与诊断（ERAD）模块
- 内置标识（UID）编号
- 集成1路电源管理总线（PMBus）接口
- 集成2路集成电路间（I2C）接口
- 集成1路控制器局域网（CAN/DCAN）总线端口
- 集成1路带灵活数据速率的控制器局域网（CAN FD/MCAN）总线端口
- 集成2路串行外设接口（SPI）端口
- 集成2路兼容UART的串行通信接口（SCI）
- 集成2路兼容UART的本地互连网络（LIN）接口
- 集成带1个发送器和1个接收器的快速串行接口（FSI），最高速率可达200Mbps
- 集成三个4-MSPS、12位模数转换器（ADCs）
- 最高支持23路外部通道（包含两个gpdac输出）
- 每个ADC集成四个后置处理块（PPB）
- 集成四个带12位参考数模转换器（DACs）的窗口比较器（CMPSS）
- 集成数字毛刺滤波器
- 集成两路12位缓冲DAC输出
- 16路ePWM通道，其中8路带高分辨率能力（分辨率150-ps）
- 集成死区支持
- 集成硬件跳闸区（TZs）
- 集成三个增强型捕获（eCAP）模块
- 三个eCAP模块中的一个支持高分辨率捕获（HRCAP）
- 集成两个增强正交编码脉冲（eQEP）模块，支持CW/CCW工作模式
- 提供8路Sigma-Delta滤波模块（SDFM）输入通道，每个通道包含两个并行滤波器
- 支持标准SDFM数据滤波
- 集成比较器滤波器可对过压或欠压条件快速响应
- 集成嵌入式模式发生器（EPG）
- 集成可配置逻辑块（CLB），共4个逻辑块，可增强现有外设能力，支持位置管理器解决方案
- 集成主机接口控制器（HIC），支持外部主机访问内部存储器
- 集成后台CRC（BGCRC），支持32位数据单周期CRC计算
- 集成高级加密标准（AES）加速器
- 支持在线固件更新（LFU），支持旧固件到新固件的快速上下文切换，缩短闪存块擦除时间
- 集成存储器上电自检（MPOST）
- 集成硬件内置自检（HWBIST）
- 符合功能安全要求（仅PZ和Q100 PM封装）
- 面向功能安全应用开发
- 提供文档辅助ISO 26262和IEC 61508系统设计
- 系统能力最高可达ASIL D和SIL 3
- 硬件能力最高可达ASIL B和SIL 2
- PZ和Q100 PM封装获得TÜV SÜD颁发的最高ASIL B和SIL 2等级的ISO 26262安全认证
- 提供多种封装选项:100引脚低剖面四方扁平封装（LQFP）[后缀PZ]；80引脚低剖面四方扁平封装（LQFP）[后缀PN]；64引脚LQFP [后缀PM]；48引脚LQFP [后缀PT]
- 温度范围:环境温度(TA):-40℃ 至 125℃；结温(TJ):-40℃ 至 150℃
应用领域
- 电器
- 空调室外机
- 楼宇自动化
- 门机驱动控制
- 工业机械与机床
- 自动分拣设备
- 纺织机械
- 交流逆变器与VF驱动器
- 交流驱动控制模块
- 交流驱动位置反馈
- 交流驱动功率级模块
- 直线电机运输系统
- 直线电机功率级
- 单轴与多轴伺服驱动器
- 伺服驱动器位置反馈
- 伺服驱动器功率级模块
- 速度控制BLDC驱动器
- 交流输入BLDC电机驱动
- 直流输入BLDC电机驱动
- 工厂自动化
- 机器人伺服驱动
- 移动机器人电机控制
- 位置传感器
- 工业电源
- 工业AC-DC
