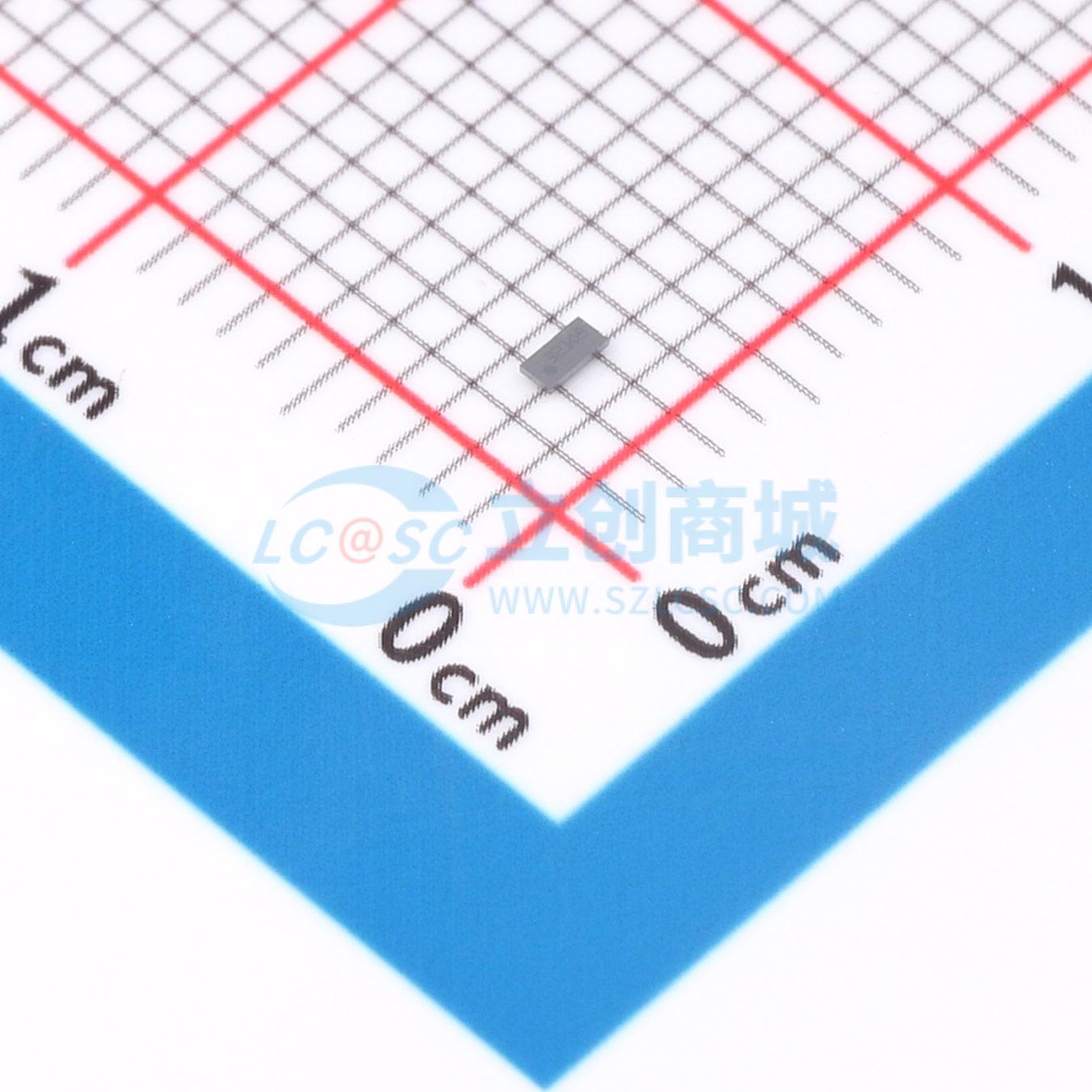

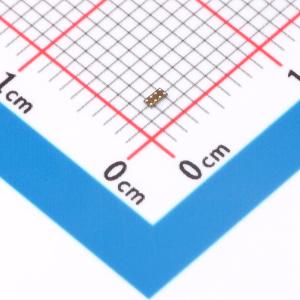

INA234BIYBJR

INA234器件是一款12位数字电流监测器，具备与I2C/SMBus兼容的接口，可适配多种数字总线电压，如1.2 V、1.8 V、3.3 V和5.0 V。该器件可监测外部检测电阻两端的电压，并报告电流、总线电压和功率值。

INA234具备可编程的ADC转换时间和平均功能。该器件还拥有可编程校准值和内部乘法器，可直接读取以安培为单位的电流值和以瓦特为单位的功率值。该器件可监测IN–引脚的总线电压，并能在过流、欠流、过压和欠压情况下发出警报。在电流测量模式下，高输入阻抗允许使用更大的电流检测电阻，以测量小值系统电流。

INA234可在共模总线电压下检测电流，该共模总线电压可在 -0.3 V至28 V范围内变化，且与电源电压无关。该器件采用1.7 V至5.5 V单电源供电，正常工作时典型电源电流为300 μA。该器件可进入低功耗待机模式，此时典型工作电流为2.2 μA。

• 高端或低端电流检测
• 采用1.7 V至5.5 V电源供电
• 报告电流、电压和功率
• 可编程满量程范围：20 mV / 80 mV
• 输入共模范围：-0.3 V至28 V
• 电流监测精度：12位ADC分辨率
• 0.5%增益误差（最大值）
• 100 μV失调（最大值）
• 低输入偏置电流：10 nA（最大值）
• 可配置平均选项
• 通用呼叫寻址允许器件间转换同步
• 过流和欠流事件的警报限值
• 兼容1.2 V的I²C、SMBus接口
• 两种器件地址选项，4引脚可选地址
• DSBGA-8封装（0.745 mm×1.508 mm）
• 工作温度：-40℃至+125℃

• 手机
• 智能音箱
• 可穿戴设备
• 电池充电器
• 电源管理
• 电池单元监测器和平衡器
• 机架式服务器
