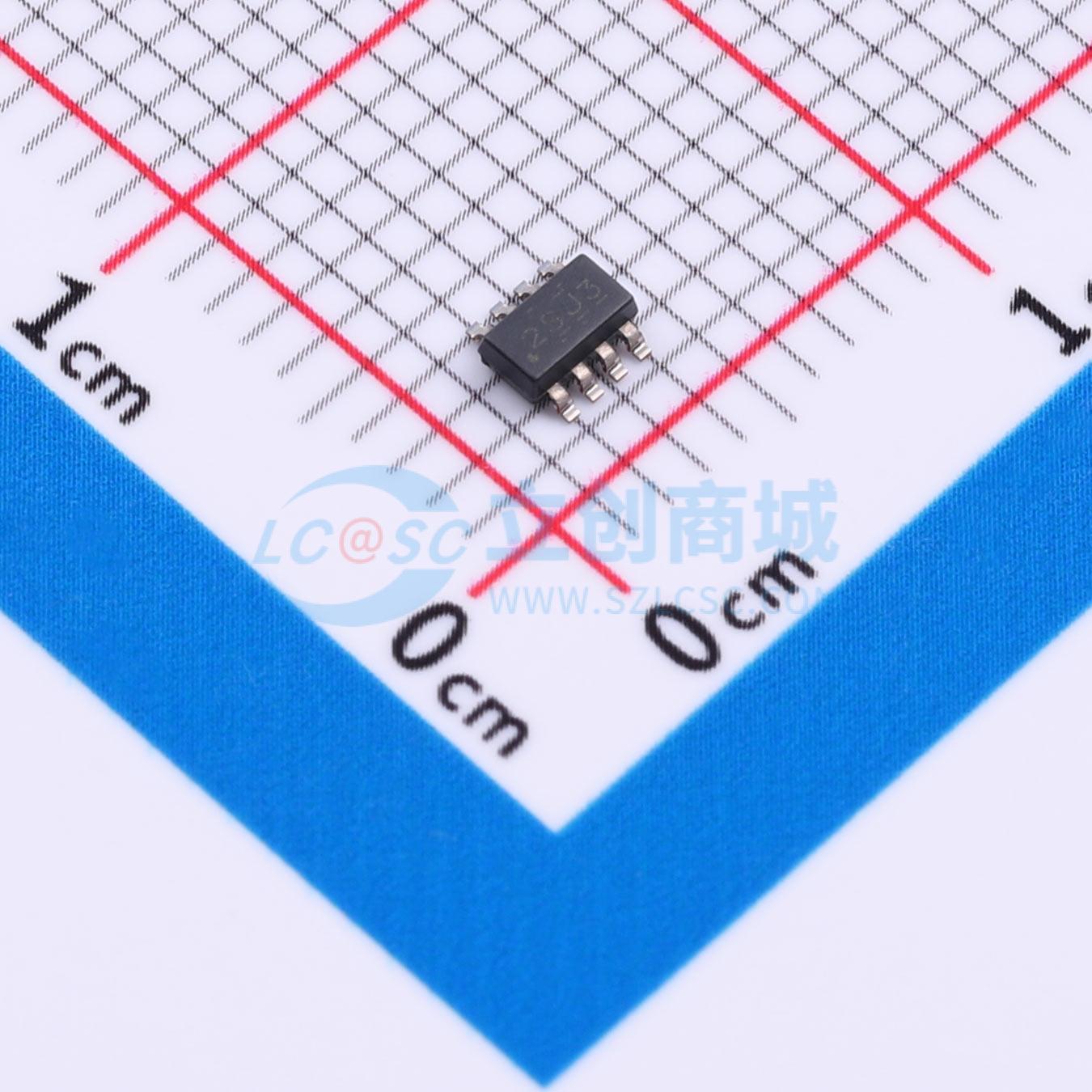

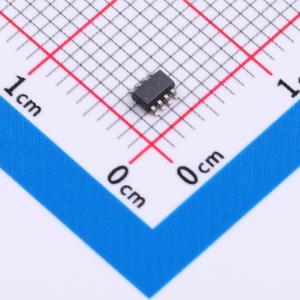

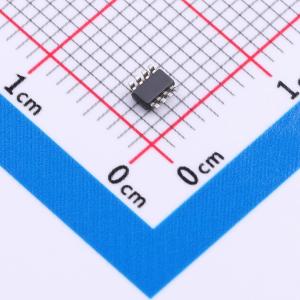

INA296B5IDDFR

INA296x 是一款超精密双向电流检测放大器，可在 -5 V 至 110 V 的宽共模范围内测量分流电阻两端的电压降，且与电源电压无关。通过低失调电压（最大 ±10 μV）、小增益误差（最大 ±0.01%）和高直流共模抑制比（典型值 166 dB）的组合实现高精度电流测量。INA296x 不仅适用于高压双向直流电流测量，还适用于具有 1.1 MHz 高信号带宽和快速建立时间的高速应用（如瞬态检测和快速过流保护）。 INA296x 采用 2.7 V 至 20 V 的单电源供电，电源电流为 2.5 mA。INA296x 提供五种增益选项：10 V/V、20 V/V、50 V/V、100 V/V 和 200 V/V。多种增益选项可在可用的分流电阻值和宽输出动态范围要求之间进行优化。 INA296x 的工作温度范围为 -40℃ 至 +125℃。

• 宽共模电压：
  • 工作电压：-5 V 至 +110 V
  • 耐受电压：-20 V 至 +120 V
• 双向工作
• 高小信号带宽：1.1 MHz（所有增益下）
• 压摆率：8 V/μs
• 阶跃响应至 1% 的建立时间：1 μs
• 出色的共模抑制比：166 dB
• 精度：
  • 增益误差（最大）
    • A 版本：±0.01%，±1 ppm/℃ 漂移
    • B 版本：±0.1%，±5 ppm/℃ 漂移
  • 失调电压（最大）
    • A 版本：±10 μV，±0.1 μV/℃ 漂移
    • B 版本：±150 μV，±0.5 μV/℃ 漂移
• 可用增益：
  • INA296A1、INA296B1：10 V/V
  • INA296A2、INA296B2：20 V/V
  • INA296A3、INA296B3：50 V/V
  • INA296A4、INA296B4：100 V/V
  • INA296A5、INA296B5：200 V/V
• 封装选项：SOT23 - 8、VSSOP - 8、SOIC - 8、VSSOP - 10

• 48 - V DC/DC 转换器
• 48 - V 电池管理系统（BMS）
• 测试与测量
• 宏远程无线电单元（RRU）
• 48 - V 机架服务器
• 48 - V 商用网络和服务器电源（PSU）
