INA310A4QDGKRQ1

INA310x-Q1是一款超精密电流检测放大器，可在-4 V至110 V的宽共模范围内测量分流电阻两端的电压降，且与电源电压无关，并集成了比较器。通过低失调电压（最大20 μV）、小增益误差（最大0.15%）和高直流共模抑制比（典型值160 dB）的组合，实现了高精度的电流测量。INA310x-Q1具有1.3 MHz的高信号带宽，专为高压直流电流测量和快速过流保护等高速应用而设计。 INA310x-Q1集成了一个漏极开路比较器和内部参考电压，提供0.6 V的阈值。外部电阻分压器设置电流跳闸点。比较器具有锁存功能，可通过将RESET引脚接地（或悬空）使其透明。 INA310x-Q1采用2.7 V至20 V单电源供电，电源电流为1.6 mA。INA310x-Q1提供五种增益选项：20 V/V、50 V/V、100 V/V、200 V/V和500 V/V。这些增益选项适用于广泛的电流检测应用动态范围。

• 符合AEC-Q100汽车应用标准
• 温度等级1：环境温度TA为-40℃至+125℃
• 提供功能安全相关文档，有助于功能安全系统设计
• 宽共模电压：
  • 工作电压：-4 V至+110 V
  • 耐受电压：-20 V至+120 V
• 高信号带宽：1.3 MHz
• 压摆率：2.5 V/μs
• 出色的共模抑制比：160 dB
• 精度：
  • 增益误差（最大）：
    • A版本：0.15%，温度漂移10 ppm/℃
    • B版本：0.5%，温度漂移20 ppm/℃
  • 失调电压（最大）：
    • A版本：±20 μV，温度漂移±0.25 μV/℃
    • B版本：±150 μV，温度漂移±1 μV/℃
• 板载漏极开路比较器
• 内部比较器电压参考：0.6 V
• 传播延迟时间：1 μs
• 比较器具有锁存功能
• 可用增益：
  • INA310A1-Q1、INA310B1-Q1：20 V/V
  • INA310A2-Q1、INA310B2-Q1：50 V/V
  • INA310A3-Q1、INA310B3-Q1：100 V/V
  • INA310A4-Q1、INA310B4-Q1：200 V/V
  • INA310A5-Q1、INA310B5-Q1：500 V/V

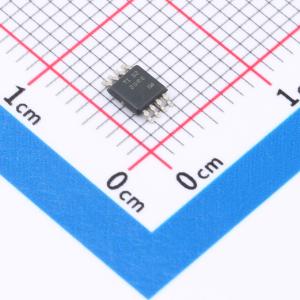

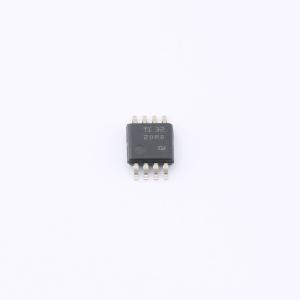

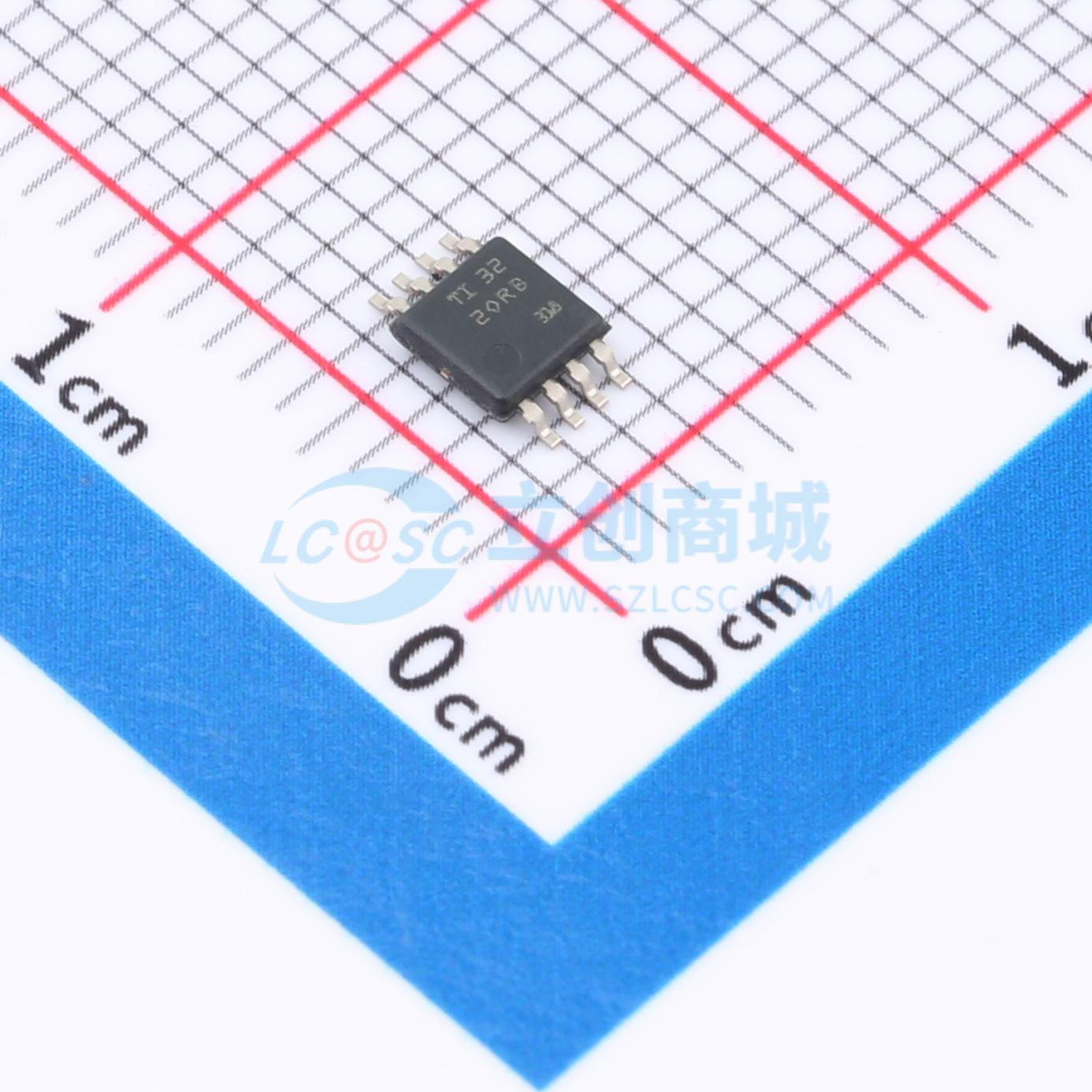

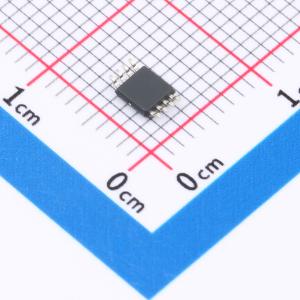

• 封装选项：VSSOP-8

• 电子涡轮增压器/充电器
• 电动助力转向系统（EPS）
• 起动机/发电机
• 再生制动
• 制动系统
