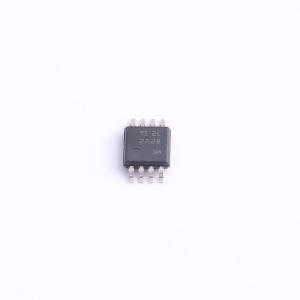

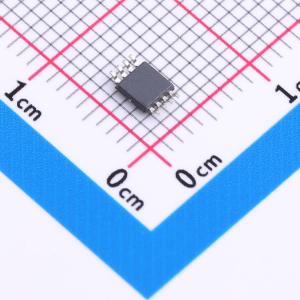

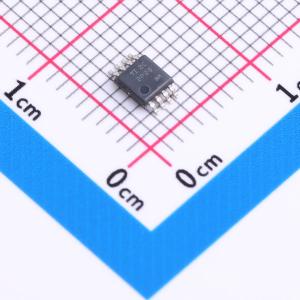

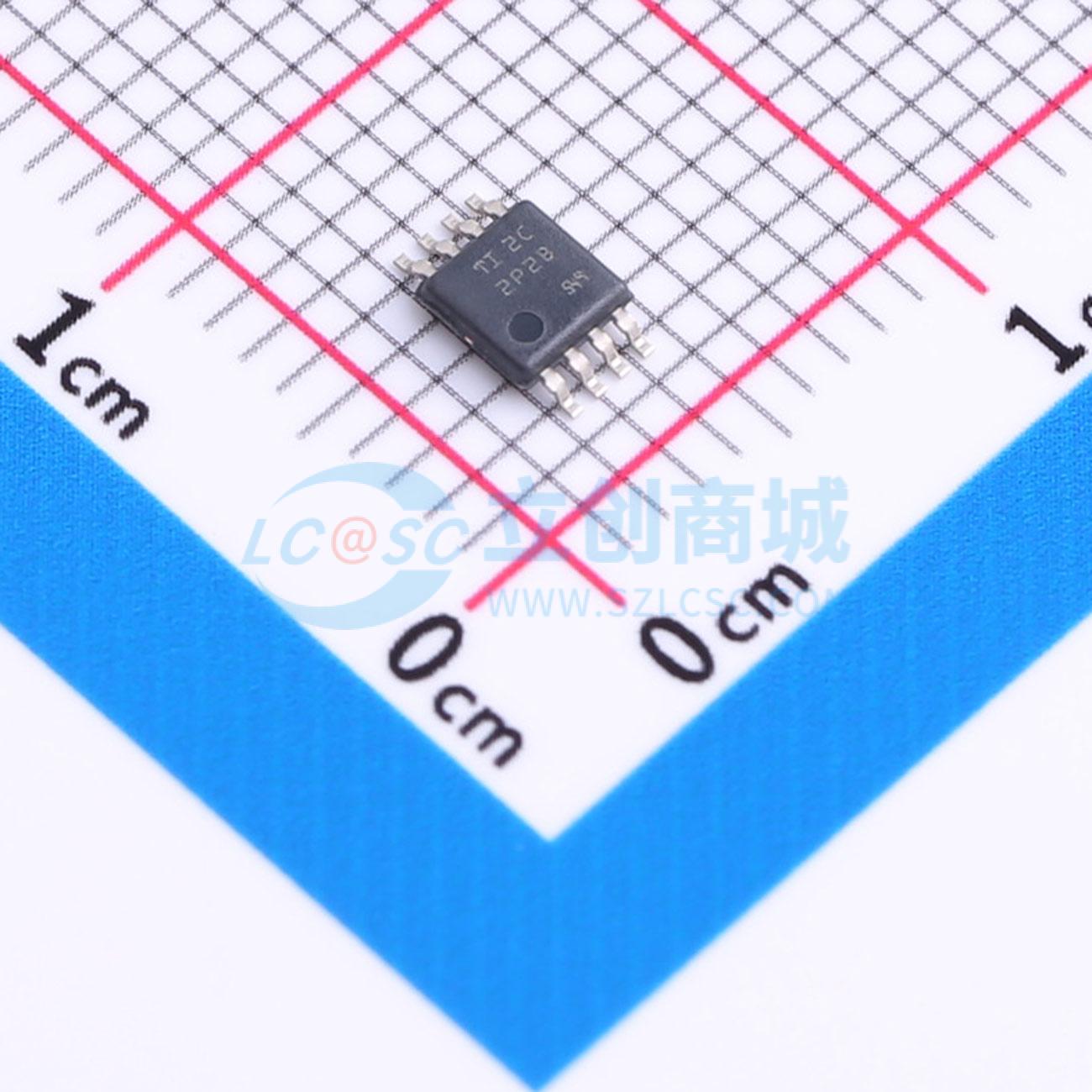

INA310A3IDGKR
4V至110V、1.3MHz超精密电流检测放大器，带漏极开路比较器和参考电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- INA310A 具有比较器的 -4V 至 110V、1.3MHz 超高精度电流检测放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA310A3IDGKR
- 商品编号
- C20345458
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.105266克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | 110V | |
| 增益 | 100V/V | |
| 带宽 | 1.3MHz | |
| 输入偏置电流(Ib) | 20uA | |
| 输入失调电压(Vos) | 10uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±12V | |
| 单电源电压 | 2.7V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 1.6mA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | 2.5V/us | |
| 共模抑制比(CMRR) | 160dB | |
| 噪声密度(eN) | 50nV/√Hz | |
| 功能特性 | 高边检测；内置比较器；低边检测；零漂移/自动稳零 |
商品概述
INA310x是一款超精密电流检测放大器，可在 -4 V至110 V的宽共模范围内测量分流电阻上的电压降，与电源电压无关，并集成了比较器。通过低失调电压（最大20 μV）、小增益误差（最大0.15%）和高直流共模抑制比（典型值160 dB）的组合，实现了高精度的电流测量。INA310x具有1.3 MHz的高信号带宽，专为高压直流电流测量和高速应用（如快速过流保护）而设计。
INA310x集成了一个漏极开路比较器和内部参考，提供0.6 V的阈值。外部电阻分压器设置电流跳闸点。比较器具有锁存功能，可通过将RESET引脚接地（或悬空）使其透明。
INA310x由2.7 V至20 V的单电源供电，消耗1.6 mA的电源电流。INA310x提供五种增益选项：20 V/V、50 V/V、100 V/V、200 V/V和500 V/V。这些增益选项适用于宽动态范围的电流检测应用。
INA310x的工作温度范围为 -40°C至 +125°C，并采用节省空间的8引脚VSSOP封装。
商品特性
- 宽共模电压：
- 工作电压： -4 V至 +110 V
- 生存电压： -20 V至 +120 V
- 高信号带宽：1.3 MHz
- 压摆率：2.5 V/µs
- 出色的共模抑制比：160 dB
- 精度：
- 增益误差（最大值）：
- A版本：0.15%，温度漂移10 ppm/°C
- B版本：0.5%，温度漂移20 ppm/°C
- 失调电压（最大值）：
- A版本：±20 μV，温度漂移±0.25 μV/°C
- B版本：±150 μV，温度漂移±1 μV/°C
- 增益误差（最大值）：
- 板载漏极开路比较器
- 内部比较器电压参考：0.6 V
- 传播延迟时间：1 µs
- 比较器具有锁存功能
- 可用增益：
- INA310A1、INA310B1：20 V/V
- INA310A2、INA310B2：50 V/V
- INA310A3、INA310B3：100 V/V
- INA310A4、INA310B4：200 V/V
- INA310A5、INA310B5：500 V/V
- 封装选项：VSSOP - 8
应用领域
- 48 V DC/DC转换器
- 48 V电池管理系统（BMS）
- 测试与测量
- 宏远程无线电单元（RRU）
- 48 V机架服务器
- 48 V商用网络与服务器电源（PSU）
- 螺线管和执行器
