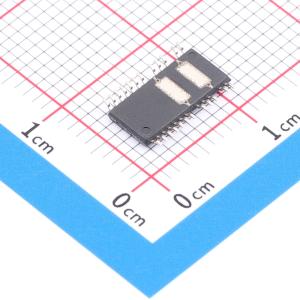

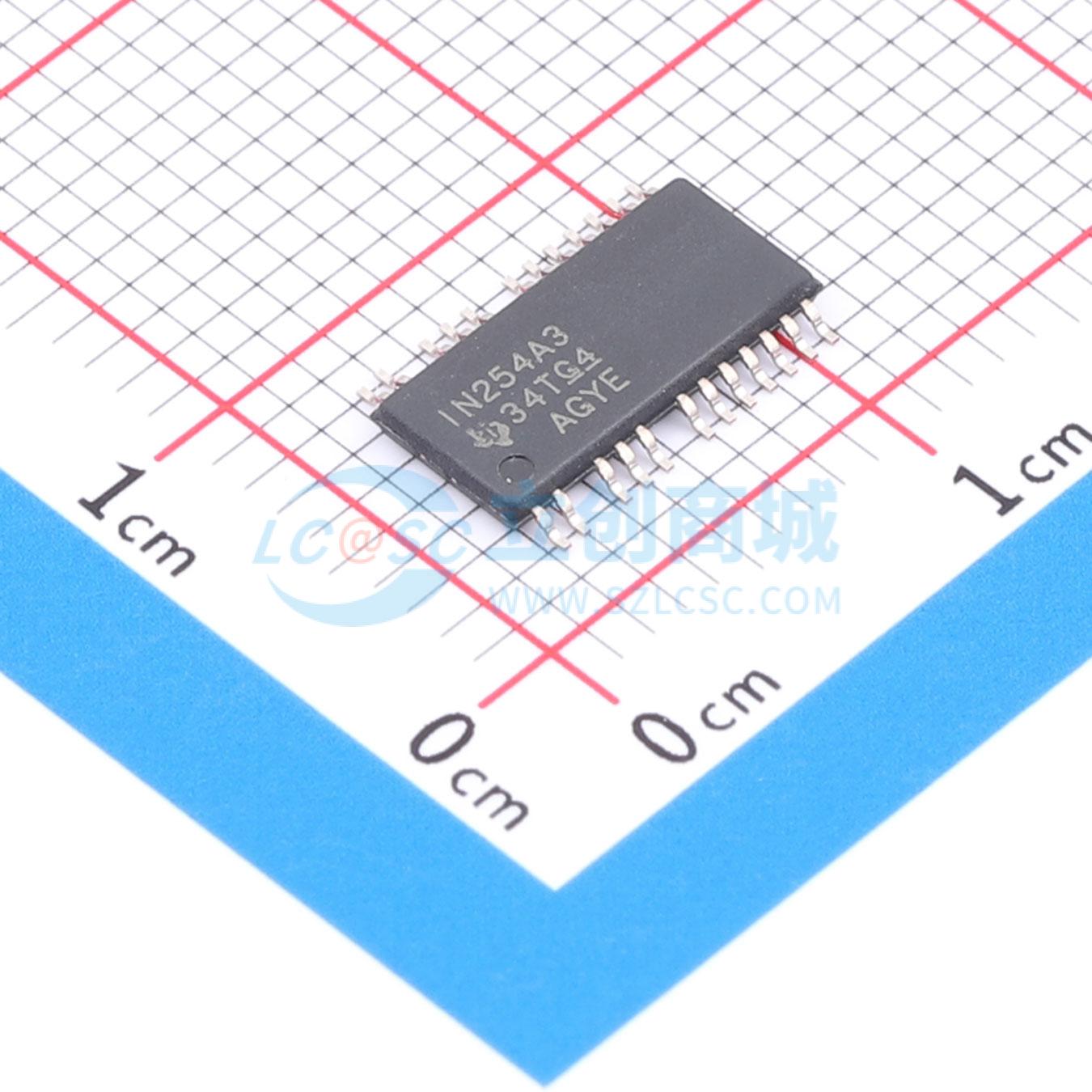

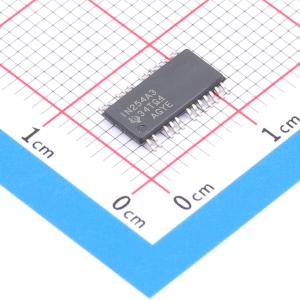

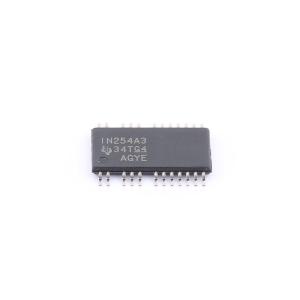

INA254A3IPWAR
80-V高压、±75-A集成精密分流器、双向零漂移电流分流监测器
- 描述
- INA254 具有 PWM 抑制功能和分流电阻器的 80V、双向、±75A 零漂移电流检测放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA254A3IPWAR
- 商品编号
- C20345446
- 商品封装
- HTSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | -4V~80V | |
| 增益 | - | |
| 带宽 | 350kHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±80V | |
| 单电源电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 1.8mA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | - | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | 2.4V/us | |
| 共模抑制比(CMRR) | 120dB | |
| 噪声密度(eN) | - | |
| 功能特性 | 模拟输出接口；双向检测；集成式分流器；零漂移/自动稳零；可编程输出基准电平 |
商品概述
INA254是一款电压输出型电流检测放大器，内置一个400μΩ的集成式分流电阻。INA254旨在监测 -4 V至 +80 V宽共模范围内的双向电流，且与电源电压无关。提供三种固定增益：20 mV/A、40 mV/A和75 mV/A。精密电阻与零漂移斩波放大器集成，可实现等效校准的测量精度、±45 ppm/℃（最大值）的超低温度漂移性能，以及用于检测电阻的优化开尔文布局。 INA254采用增强型PWM抑制电路设计，可抑制大(dv/dt)信号，从而实现实时连续电流测量。这些测量对于电机驱动应用中的在线电流测量以及电磁阀控制应用至关重要。 该器件采用2.7 V至5.5 V单电源供电，最大电源电流为2.4 mA。所有增益版本均在扩展工作温度范围（-40℃至 +125℃）内进行了规格定义，并采用24引脚HTSSOP封装。
商品特性
- 精密集成400μΩ分流电阻
- 25℃时连续±75 A
- -40℃至 +85℃时连续±50 A
- 分流电阻容差：0.5%（最大值）
- 低漂移：10 ppm/℃（0℃至125℃）
- 低电感：2 nH
- 高精度
- 系统增益误差：0.5%（最大值）
- 系统增益漂移：45 ppm/℃（最大值）
- 输入失调电流：±62.5 mA（最大值）
- 输入失调漂移：625 μA/℃（最大值）
- 直流共模抑制比 > 120 dB
- 50 kHz时交流共模抑制比为90 dB
- 增强型PWM抑制
- 宽共模范围：-4 V至 +80 V
- 可选增益：20 mV/A、40 mV/A和75 mV/A
应用领域
- 48 V电机控制
- DC/DC转换器
- 医疗无线工具
- 螺线管和执行器
- 远程I/O链路控制
