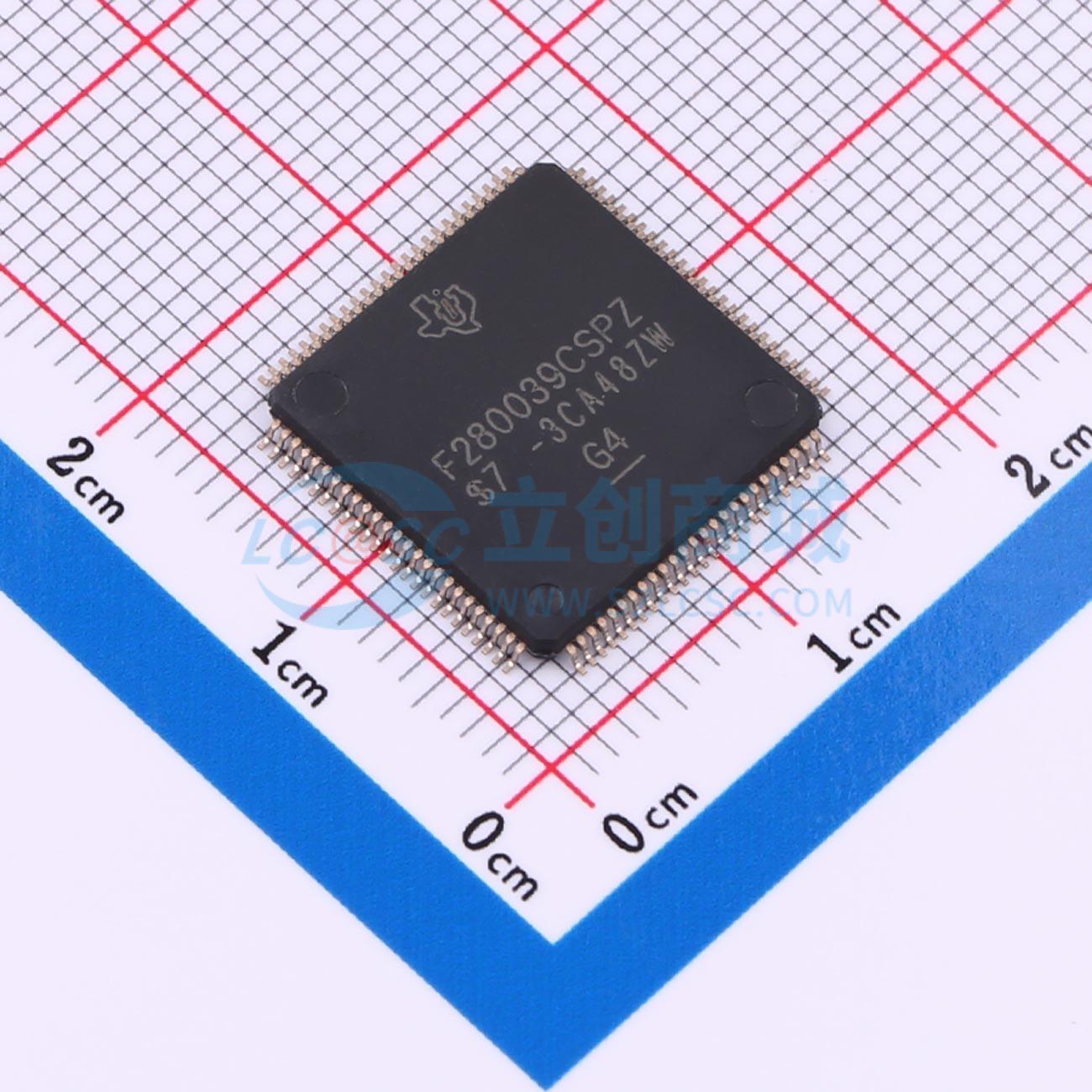

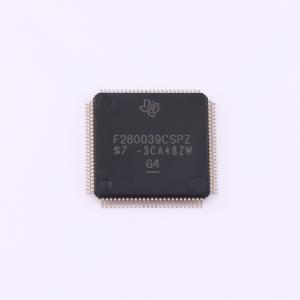

Name: TI(德州仪器) F280039CSPZR
Brand: TI(德州仪器)
SKU: C20345421
Price: 28.6 CNY
Availability: InStock

采用120 MHz频率的TMS320C28x 32位DSP内核
集成IEEE 754浮点单元（FPU）
支持快速整数除法（FINTDIV）
集成三角数学单元（TMU）
支持非线性比例积分微分（NLPID）控制
集成CRC引擎与指令（VCRC）
支持10个硬件断点（搭配ERAD）
集成可编程控制律加速器（CLA）
120 MHz工作频率
支持IEEE 754单精度浮点指令，可独立于主CPU执行代码
片上集成存储:384KB（192KW）带ECC保护的闪存，分为三个独立存储体；69KB（34.5KW）带ECC保护的RAM
安全特性支持JTAGLOCK、零引脚启动、双区安全
时钟与系统控制:两个内部10-MHz振荡器；支持晶体振荡器或外部时钟输入；窗口看门狗定时器模块；缺失时钟检测电路；双时钟比较器（DCC）
采用3.3-V I/O设计
内部VREG生成支持单电源设计，集成欠压复位（BOR）电路
系统外设:6通道直接存储器访问（DMA）控制器；55个可独立编程复用的通用输入输出（GPIO）引脚；模拟引脚支持23路数字输入；模拟引脚支持2个数字输入输出（AGPIO）；增强型外设中断扩展（ePIE）；支持多种低功耗模式（LPM）；集成嵌入式实时分析与诊断（ERAD）；集成标识（UID）
通信外设:1个电源管理总线（PMBus）接口；2个I2C接口；1个CAN/DCAN总线端口；1个CAN FD/MCAN总线端口；2个SPI端口；2个UART兼容的串行通信接口（SCI）；2个UART兼容的本地互连网络（LIN）接口；带1个发送器和1个接收器的快速串行接口（FSI），最高速率可达200Mbps
模拟系统:三个4-MSPS、12位模数转换器（ADC）；最高支持23路外部通道；每个ADC集成四个后处理块（PPB）；四个带12位参考数模转换器（DAC）的窗口比较器（CMPSS）；集成数字毛刺滤波器；两个12位缓冲DAC输出
增强型控制外设:16路ePWM通道，其中8通道具备高分辨率能力（150-ps分辨率）；集成死区支持；集成硬件跳闸区（TZ）；三个增强型捕捉（eCAP）模块；其中一个eCAP模块支持高分辨率捕捉（HRCAP）；两个增强型正交编码脉冲（eQEP）模块，支持CW/CCW工作模式；8个西格玛-德尔塔滤波模块（SDFM）输入通道，每个通道包含两个并行滤波器；支持标准SDFM数据滤波，针对过压欠压条件提供比较器滤波实现快速响应；集成嵌入式模式生成器（EPG）；集成可配置逻辑块（CLB），共4个tile，可增强现有外设能力，支持位置管理器解决方案；集成主机接口控制器（HIC），支持外部主机访问内部存储；支持背景CRC（BGCRC），可单周期完成32位数据的CRC计算；集成高级加密标准（AES）加速器；支持在线固件更新（LFU），支持新旧固件间快速上下文切换，优化闪存块擦除时间
诊断特性:存储器上电自检（MPOST）；硬件内置自检（HWBIST）；仅PZ和Q100 PM封装符合功能安全要求，面向功能安全应用开发；提供相关文档辅助ISO 26262和IEC 61508系统设计，系统能力最高可达ASIL D和SIL 3，硬件能力最高可达ASIL B和SIL 2；仅PZ和Q100 PM封装获得TÜV SÜD颁发的ISO 26262认证，最高可达ASIL B和SIL 2
封装选项:100引脚低剖面四方扁平封装（LQFP），后缀PZ；80引脚低剖面四方扁平封装（LQFP），后缀PN；64引脚LQFP，后缀PM；48引脚LQFP，后缀PT
温度范围:自由空气温度（TA）:-40℃ 至 125℃；结温（TJ）:-40℃ 至 150℃

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	C28x
	CPU最大主频	150MHz
	CPU位数	32 Bit
	程序存储容量	384KB
	程序存储器类型	FLASH
	RAM容量	160KB
	EEPROM容量	-

	属性	参数值
	I/O数量	55
	ADC(位数)	12bit
	DAC(位数)	12bit
	振荡器类型	内置+外置
	工作电压	-
	工作温度	-40℃~+125℃
	功能特性	窗口看门狗(WWDG)；欠压检测(BOR/LVD/LVR/LVI)；硬件奇偶校验；内置通用定时器；内置温度传感器；硬件CRC；硬件ECC校验；集成LDO
